Прямой соединитель под кольцо DS16 M24x1.5 (корпус) от Cast
Прямой соединитель под кольцо DS16 M24x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Представляем корпус прямого соединителя под кольцо DS16 M24x1.5, артикул 103519.1. Данное изделие производства CAST, серия S, предназначено для создания надежных и герметичных гидравлических соединений в системах низкого и высокого давления. Оно широко применяется в станочном оборудовании, мобильной технике, а также в контурах смазки и топливоподачи, где требуется компактное и безопасное подключение трубопроводов.
Корпус соединителя выполнен в соответствии со стандартом DIN 2353, обеспечивая 24° конусность для оптимального прилегания с обжимным кольцом. Такая конструкция гарантирует высокую герметичность и устойчивость к вибрациям, предотвращая утечки рабочей жидкости. Соединитель предназначен для интеграции с трубными фитингами соответствующего диаметра и резьбы M24x1.5.
- Рабочее давление (WP): 630 бар
- Диаметр трубы (D1): 16 мм
- Размер под ключ (CH2): 30 мм

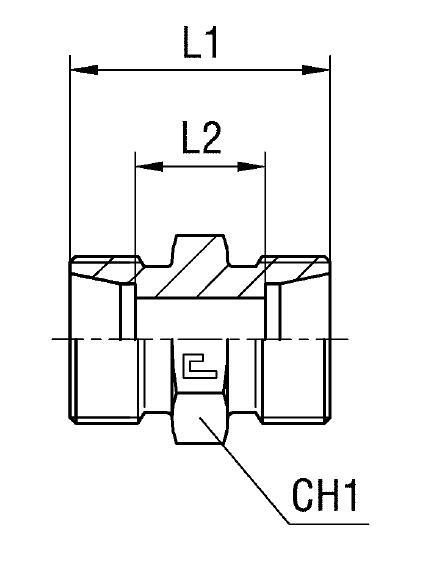

- Размер под ключ (CH1): 27 мм
- Серия: S
- Длина (L1): 38 мм
- Длина (L2): 21 мм
- Длина (L3): 57 мм
- Стандарт трубного соединения: 24° DIN 2353
Стандартное исполнение корпуса изготовлено из углеродистой стали. Для применения в агрессивных средах или условиях повышенной коррозии, доступны варианты из нержавеющей стали AISI 316. Для заказа фитинга из нержавеющей стали AISI 316, замените первые две цифры артикула с 10 на 11. При необходимости заказа фитинга из нержавеющей стали AISI 316 с гайкой из AISI 304, измените префикс артикула с 10 на 14. Для монтажа рекомендуется использовать соответствующий фитинг CAST и уплотнительные элементы.
