Прямой соединитель под кольцо DS12 M20x1.5 (корпус) от Cast
Прямой соединитель под кольцо DS12 M20x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Прямой соединитель под кольцо, артикул 103517.1, производства CAST, предназначен для создания герметичного и надежного трубного соединения в гидравлических системах. Используется для подключения гидравлических линий к компонентам оборудования, обеспечивая компактное размещение фитингов. Серия S подходит для применения в условиях стандартного и высокого давления, включая системы смазки, топливные линии, гидравлику станков и мобильной техники.
Конструкция данного фитинга представляет собой корпус прямого соединителя, рассчитанный на использование с врезным кольцом в соответствии со стандартом DIN 2353. Корпус обеспечивает надежное аксиальное и радиальное уплотнение благодаря конусной посадке и формированию уплотнения в момент затягивания гайки. Соответствие стандарту DIN 2353 гарантирует совместимость с другими компонентами гидравлических систем, соответствующими данному нормативу.

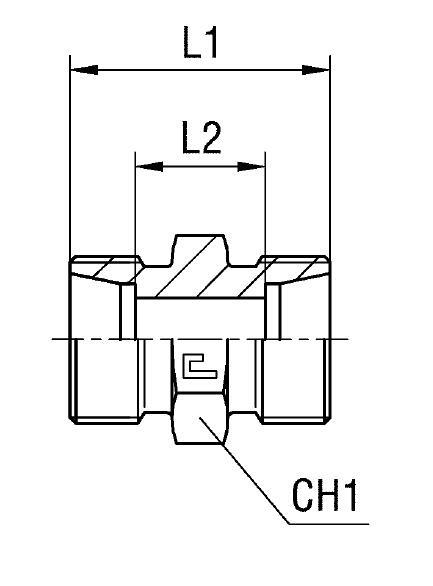

- Рабочее давление (WP), бар: 630
- Диаметр присоединяемой трубы (D1): 12 мм
- Внешний диаметр под ключ (CH2): 24 мм
- Внутренний диаметр под ключ (CH1): 22 мм
- Серия: S
- Общая длина (L1): 34 мм
- Длина врезки (L2): 19 мм
- Стандарт трубного соединения: 24° DIN 2353
- Установочная длина (L3): 51 мм
Данный соединитель поставляется как корпус, требующий дополнительной комплектации гайкой и врезным кольцом. Для изготовления из нержавеющей стали AISI 316, требуется модификация артикула: префикс 10 заменяется на 11 (например, 113517.1). Для комбинации корпуса из углеродистой стали с гайкой и кольцом из нержавеющей стали AISI 304, префикс 10 заменяется на 14 (например, 143517.1). Применение нержавеющих материалов рекомендуется для условий с повышенной коррозионной активностью и агрессивными средами, что повышает надежность такого фитинга CAST.
