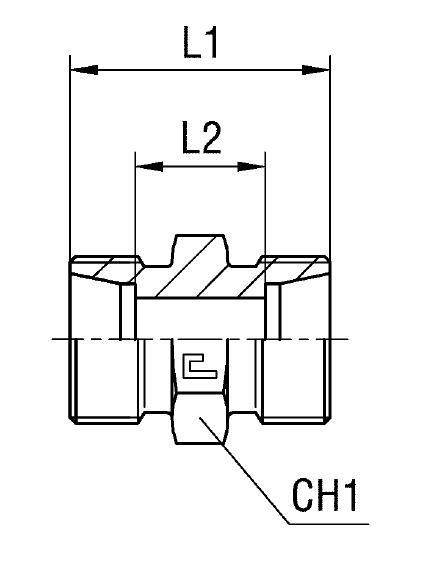

Cast Прямой соединитель под кольцо DLL08 M12x1 (корпус) арт. 103503.1
Прямой соединитель под кольцо DLL08 M12x1 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Прямой корпус фитинга CAST артикул 103503.1 предназначен для формирования надежных, герметичных гидравлических соединений в системах низкого и среднего давления. Используется в мобильной технике, станкостроении и промышленных установках для подключения гидравлических линий. Серия LL обеспечивает компактное и эффективное решение для монтажа.
Конструкция данного фитинга соответствует стандарту DIN 2353 для трубных соединений с конусностью 24°. Корпус с внутренней резьбой M12x1 обеспечивает прямое подключение к соответствующим ответным частям, гарантируя высокую герметичность при правильной сборке и использовании уплотнительного кольца.
Стандартное исполнение корпуса изготовлено из углеродистой стали с цинковым покрытием. Для применения в условиях повышенной коррозии или агрессивных сред доступны варианты из нержавеющей стали AISI 316 (артикул начинается с 11...) или комбинированные варианты (корпус 10..., гайка 304 AISI, артикул начинается с 14...). При заказе уточняйте необходимость комплектации уплотнительными кольцами.
-
Артикул103503.1
-
Диаметр трубы8 мм
-
ПроизводительCAST
-
Рабочее давление100 бар
-
Размер под ключ12 мм, 14 мм
-
РезьбаM12x1
-
СтандартDIN 2353 (24° конус)
-
Тип соединенияПод уплотнительное кольцо (DLL)
Документация
 | Технический паспорт CAST — Прямой соединитель под кольцо DLL08 M12x1 (корпус) арт. 103503.1 |
