Прямой соединитель под кольцо DLL04 M8x1 (корпус) от Cast
Прямой соединитель под кольцо DLL04 M8x1 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Данный прямой соединитель артикула 103501.1 производства CAST, относящийся к серии LL, предназначен для формирования надежных и герметичных гидравлических трактов. Он используется для создания компактных подключений в системах смазки, топливоподачи и общего назначения, применяемых как в мобильной технике, так и в станочном оборудовании, преимущественно в условиях рабочего давления до 100 бар.

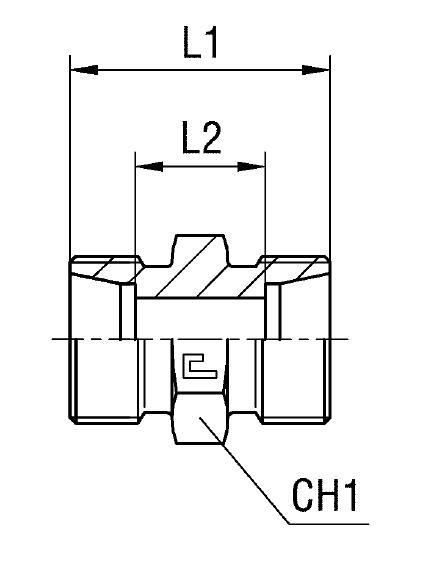

Конструктивно представляет собой корпус фитинга, разработанный в соответствии со стандартом 24° DIN 2353. Соединение с трубой осуществляется с помощью врезного кольца (не входит в комплект), обеспечивая высокую герметичность при вибрационных и динамических нагрузках. Соответствует международным нормам для трубных соединений.
- Артикул: 103501.1
- Производитель: CAST
- Серия: LL
- Рабочее давление (WP): 100 бар
- Диаметр трубы (D1): 4 мм
- Резьба присоединения: M8x1
- Размер под ключ (CH1/CH2): 12 мм / 10 мм
- Стандарт: 24° DIN 2353
Корпус фитинга выполнен из углеродистой стали. Для применения в условиях повышенной коррозионной активности или агрессивных сред, доступен исполнение из нержавеющей стали AISI 316 (при заказе замените префикс артикула 10 на 11). Также возможно исполнение с гайкой из нержавеющей стали AISI 304 (префикс артикула 14). Для сборки требуется отдельная поставка врезного кольца и гайки.
