Прямой соединитель под кольцо DL28 M36x2 (корпус) от Cast
Прямой соединитель под кольцо DL28 M36x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Представленный прямой соединитель CAST с артикулом 103511.1 обеспечивает герметичное и надежное подключение элементов гидравлических систем. Этот фитинг CAST типа DL28 входит в серию L и применяется для создания компактных и прочных соединений в гидросистемах с низким и стандартным рабочим давлением. Идеально подходит для применения в станкостроении, мобильной технике и оборудовании, требующем прецизионной сборки.
Конструктивно данный соединитель представляет собой корпус для трубного соединения. Он предназначен для сборки с разрезным или обжимным кольцом, обеспечивая адаптацию к конкретным условиям эксплуатации. Изделие соответствует стандарту DIN 2353, что гарантирует совместимость с широким спектром трубных соединений с конусностью 24°, обеспечивая высокую степень надежности и долговечности гидравлического тракта.

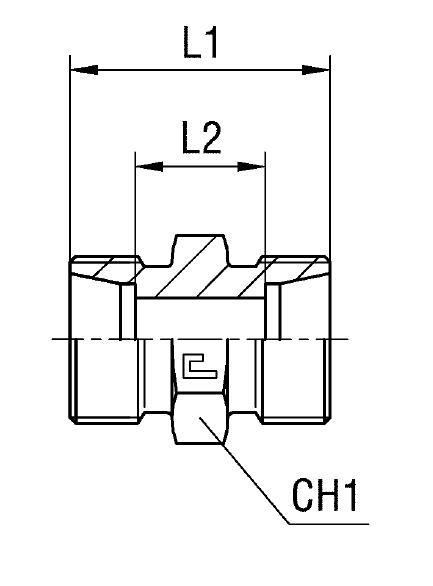

- Рабочее давление (WP): 250 бар
- Диаметр трубы M1/D1: 28 мм
- Размер под ключ 1 (CH1): 41 мм
- Размер под ключ 2 (CH2): 41 мм
- Длина L1: 36 мм
- Длина L2: 21 мм
- Длина L3: 54 мм
- Стандарт трубного соединения: Соединения 24° DIN 2353
Стандартное исполнение соединителя выполнено из стали. Для систем, требующих повышенной коррозионной стойкости, например, при работе с агрессивными средами или во влажной обстановке, доступны варианты исполнения из нержавеющей стали AISI 316. Для заказа этой модификации необходимо изменить префикс артикула с «10....» на «11....». При необходимости использования гайки из нержавеющей стали AISI 304 совместно с основным корпусом из AISI 316, следует заменить префикс на «14....».
