Cast Прямой соединитель под кольцо DL22 M30x2 (корпус) арт. 103510.1
Прямой соединитель под кольцо DL22 M30x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Прямой соединитель под кольцо, артикул 103510.1, предназначен для создания надежного и герметичного соединения в гидравлических системах. Этот компонент от бренда CAST, серия L, идеально подходит для применения в условиях стандартного и среднего давления, включая системы смазки, топливные линии, а также в составе оборудования для станкостроения и мобильной техники. Обеспечивает компактное и безопасное подключение гидравлических трубопроводов.
Конструктивно данный фитинг представляет собой корпус прямого соединения, спроектированный под обжимное кольцо в соответствии со стандартом 24° DIN 2353. Это гарантирует высокую герметичность и надежность соединения с трубками соответствующей конусности. Стандартное исполнение рассчитано на работу с металлическими трубками, обеспечивая долговечность и устойчивость к механическим нагрузкам.
Стандартное исполнение данного фитинга производится из углеродистой стали. Для условий повышенной коррозионной активности и агрессивных сред доступно исполнение из нержавеющей стали AISI 316 (артикул начинается с "11..."). Также возможно исполнение с гайкой из нержавеющей стали AISI 304 (артикул начинается с "14..."). Для заказа определенного материала необходимо соответствующим образом модифицировать начальные цифры артикула.
-
Диаметр трубы22 мм
-
ПроизводительCAST
-
Рабочее давление250 бар
-

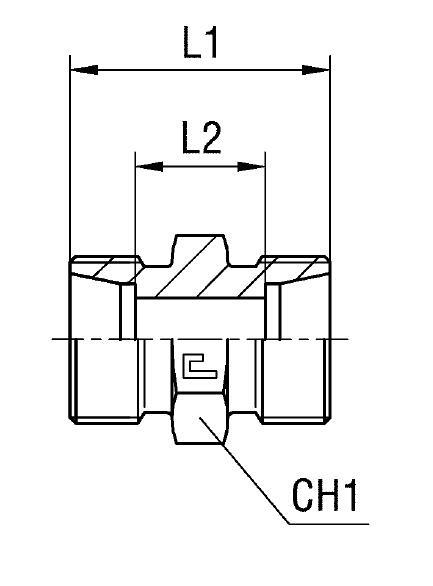

РазмерL1=35 мм, L2=20 мм, L3=52 мм
-
Размер под ключ32 мм, 36 мм
-
РезьбаM30x2
-
СерияL
-
Стандарт24° DIN 2353
-
Тип изделияПрямой соединитель под кольцо (корпус)
Документация
 | Технический паспорт CAST — Прямой соединитель под кольцо DL22 M30x2 (корпус) арт. 103510.1 |
