Cast Прямой соединитель под кольцо DL18 M26x1.5 в сборе арт. 103509
Прямой соединитель под кольцо DL18 M26x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Прямой соединитель под врезное кольцо DL18 M26x1.5 в сборе, артикул 103509, производства CAST, предназначен для создания герметичных и надежных гидравлических соединений. Применяется в системах гидравлики низкого и среднего давления, включая мобильную технику, станки и промышленное оборудование. Обеспечивает компактное подключение трубопроводов, фитингов и распределителей.

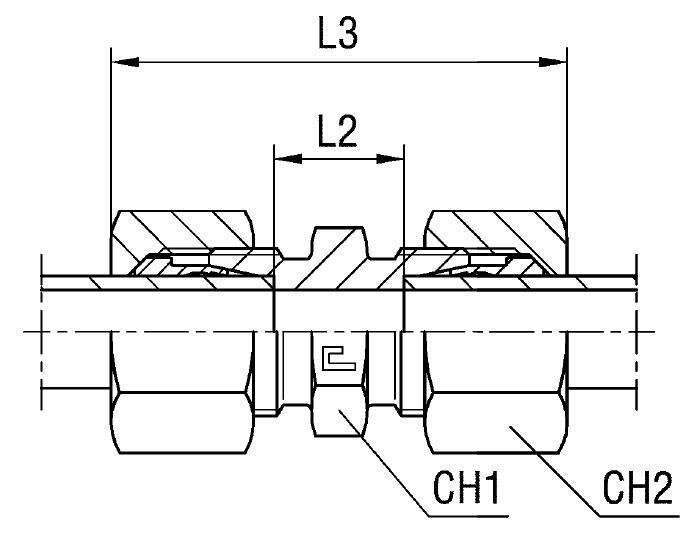

Конструкция данного фитинга соответствует стандарту DIN 2353 (ISO 8434-1) для трубных соединений с конусностью 24°. Представляет собой цилиндрический корпус с внутренней резьбой M26x1.5 и наружным присоединением для трубы диаметром 18 мм, рассчитанный на работу с врезным уплотнительным кольцом, обеспечивающим герметичность при монтаже. Это надежное трубное соединение.
Стандартное исполнение фитинга – углеродистая сталь с цинковым покрытием. Для применения в условиях повышенной коррозии или агрессивных сред доступны исполнения из нержавеющей стали AISI 316. Для заказа фитинга из AISI 316, замените первые две цифры артикула "10" на "11". Для заказа фитинга из AISI 316 с гайкой из AISI 304, замените "10" на "14". Комплектность включает корпус фитинга, гайку и врезное кольцо. Этот фитинг CAST является ключевым элементом для надежности гидравлических систем.
-
Длина16, 31, 48
-
Рабочее давление400
-
Размер под ключ27, 32
-
СерияL
-
Стандарт соединения24° DIN 2353
