Прямой соединитель под кольцо DL18 M26x1.5 (корпус) от Cast
Прямой соединитель под кольцо DL18 M26x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Прямой фитинг banjo-типа, артикул 103509.1, предназначен для создания надежного герметичного гидравлического соединения в системах среднего и высокого давления. Этот компонент от производителя CAST, входящий в серию L, широко применяется в мобильной спецтехнике, станкостроении и промышленном оборудовании, где требуется компактное и безопасное подключение гидравлических линий. Надежность соединения обеспечивается за счет применения уплотнительного кольца.

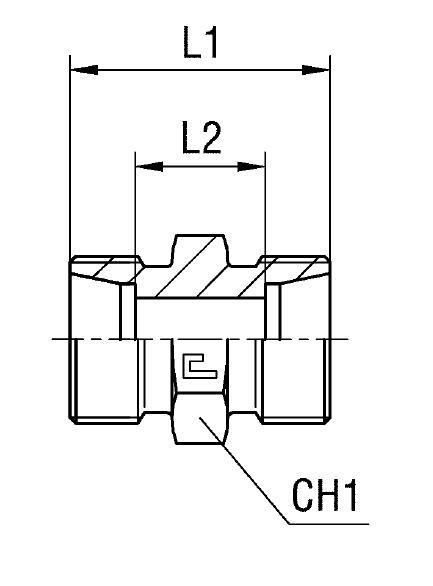

Конструкция данного фитинга представляет собой корпус прямого соединения с наружной резьбой M26x1.5 и присоединительным диаметром под трубу 18 мм. Соответствует стандарту DIN 2353 для конусных трубных соединений 24°, обеспечивая высокую степень герметичности и виброустойчивости. Корпус разработан для монтажа с соответствующими трубными наконечниками, обеспечивая максимально эффективное трубное соединение.
- Тип соединения: Banjo (прямой)
- Артикул (стандартное исполнение): 103509.1
- Рабочее давление (WP): 400 бар
- Диаметр трубы (D1): 18 мм
- Внешний размер под ключ (CH2): 32 мм
- Внутренний размер под ключ (CH1): 27 мм
- Серия: L
- Стандарт: DIN 2353 (24° конус)
Стандартное исполнение фитинга выполнено из углеродистой стали с покрытием. Для применения в агрессивных средах и обеспечения повышенной коррозионной стойкости доступен вариант исполнения из нержавеющей стали AISI 316 (артикул начинается с 11...). Также предусмотрен вариант с гайкой из нержавеющей стали AISI 304 (артикул начинается с 14...). При заказе фитинга важно учитывать эти обозначения для выбора оптимального решения. Этот фитинг CAST обеспечивает превосходную производительность в самых требовательных условиях.
