Прямой соединитель под кольцо DL15 M22x1.5 (корпус) от Cast

Прямой соединитель под кольцо DL15 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353

Прямой соединитель DL15 M22x1.5, артикул 103508.1, предназначен для создания надежных и герметичных гидравлических линий. Данный фитинг CAST относится к серии L и используется для монтажа систем под стандартным и высоким давлением, включая применение в гидравлических схемах станков, мобильной техники и промышленного оборудования. Обеспечивает компактное подключение трубопроводов.

Конструкция данного фитинга выполнена в соответствии со стандартом 24° DIN 2353, гарантируя высокое качество и надежность соединения. Фитинг разработан для работы с трубами диаметром 15 мм и оснащен метрической резьбой M22x1.5 для подключения к компонентам системы. Надежное герметичное соединение обеспечивается за счет использования врезного кольца (не входит в комплект поставки корпуса).

• Рабочее давление (WP): 400 бар
• Диаметр трубы (D1): 15 мм

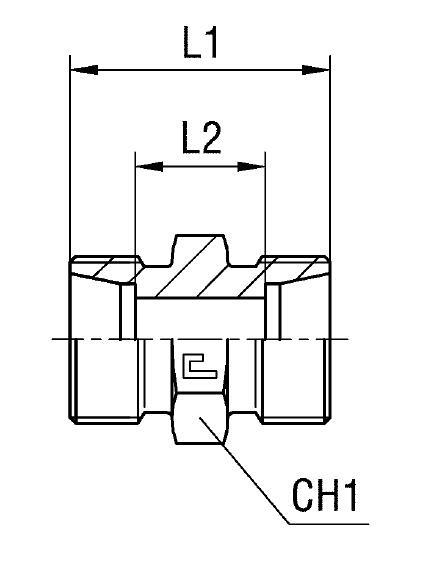

• Размер под ключ (CH2): 27 мм
• Размер под ключ (CH1): 24 мм
• Серия: L
• Стандарт трубного соединения: 24° DIN 2353
• Тип резьбы: Метрическая, M22x1.5

Корпус прямого соединителя поставляется без уплотнительных элементов и гайки. Для заказа фитинга из коррозионностойкой нержавеющей стали AISI 316, необходимо изменить префикс артикула с 10 на 11 (например, 113508.1). Вариант с гайкой из нержавеющей стали AISI 304 требует префикса 14 (например, 143508.1). Такие исполнения оптимальны для применения в агрессивных средах и для обеспечения длительного срока службы трубного соединения.
