Cast Прямой соединитель под кольцо DL10 M16x1.5 в сборе арт. 103506
Прямой соединитель под кольцо DL10 M16x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Прямой соединитель под кольцо DL10 M16x1.5 в сборе (артикул 103506) производства CAST, серия L, предназначен для создания надежных и герметичных гидравлических соединений. Данный фитинг CAST применяется в системах, работающих под высоким давлением, включая гидравлические приводы мобильной техники, промышленное оборудование и станки. Обеспечивает компактное и безопасное подключение гидравлических линий.

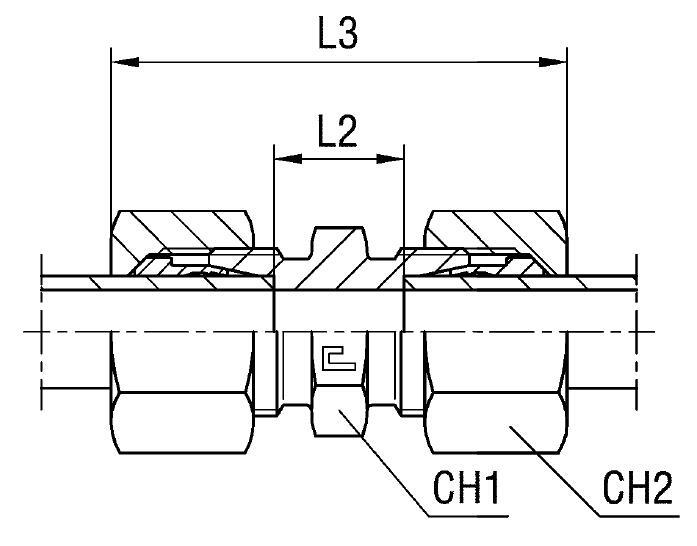

Конструктивно соединитель выполнен в виде прямого фитинга под врезное кольцо, соответствующего стандарту 24° DIN 2353. Обеспечивает высокую герметичность соединения благодаря конусной посадке и использованию врезного кольца, что исключает утечки рабочей жидкости. Предназначен для использования с трубами наружным диаметром 10 мм.
Данная модель поставляется в стандартном исполнении из углеродистой стали с защитным покрытием. Для применения в агрессивных средах или при повышенных требованиях к коррозионной стойкости доступны исполнения из нержавеющей стали AISI 316 (артикул начинается с 11) или с гайкой из AISI 304 (артикул начинается с 14). Соединитель предназначен для формирования надежного трубного соединения.
-
Артикул103506
-
Диаметр трубы10 мм
-
ПроизводительCAST
-
Рабочее давление500 бар
-
Размер под ключ17 мм, 19 мм
-
СерияL
-
Стандарт24° DIN 2353
Документация
 | Технический паспорт CAST — Прямой соединитель под кольцо DL10 M16x1.5 в сборе арт. 103506 |
