Прямой штуцер под кольцо JE DL18 M22x1.5, артикул 101409.1 от Cast
Прямой штуцер под кольцо JE DL18 M22x1.5. Соединения с врезным кольцом (DIN 2353). Ввертной штуцер Metric с уплотнением ED
Представляем прямой штуцер под кольцо JE DL18 M22x1.5, артикул 101409.1, производства CAST. Данное изделие предназначено для создания надежных и герметичных гидравлических соединений в системах среднего и высокого давления (до 315 бар). Широко применяется в мобильной технике, промышленном оборудовании, станкостроении и других отраслях, где требуется качественное трубное соединение.
Конструктивно представляет собой фитинг типа "JE" (штуцер с конусом 24°) с наружной резьбой M22x1.5, разработанный в соответствии со стандартом DIN 2353. Обеспечивает прочное и долговечное соединение с трубами соответствующего диаметра (D1=18 мм) за счет использования врезного кольца. Этот фитинг CAST гарантирует герметичность благодаря оптимальной геометрии и точности изготовления.
- Рабочее давление (WP): 315 бар
- Диаметр трубы (D1): 18 мм
- Резьба (R1): M22x1.5
- Стандарт соединения: 24° DIN 2353 (серия L)
- Размер под ключ (CH1/CH2): 32/30 мм

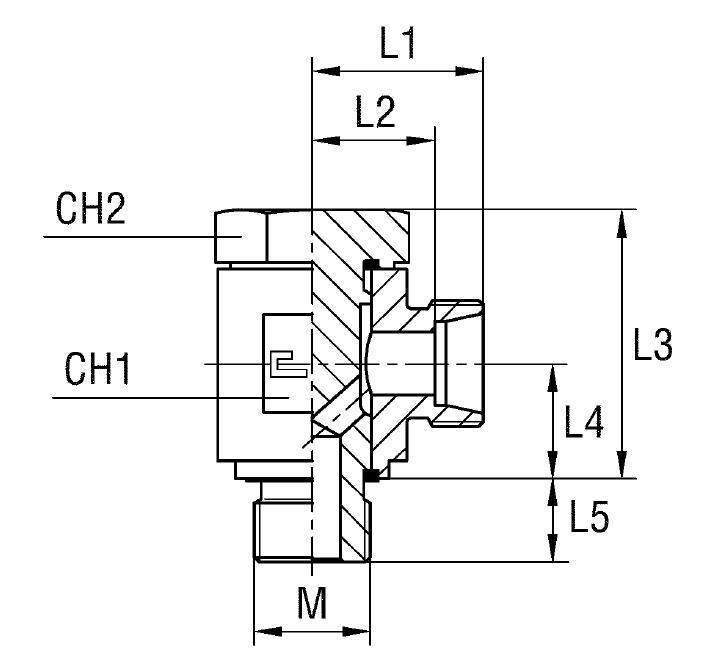

- Габаритные размеры (L1/L2/L3/L4): 29/21.5/46.5/21.5 мм
Для обеспечения повышенной коррозионной стойкости доступны исполнения из нержавеющей стали AISI 316 (артикул 11...) и AISI 316 с гайкой AISI 304 (артикул 14...). Для заказа нужного материала необходимо заменить префикс артикула. Стандартное исполнение поставляется без уплотнительных колец.
