Cast Прямой переходник BSP 3/8"(Ш) - 1/2"(Ш) арт. 300509
Прямой переходник BSP 3/8"(Ш) - 1/2"(Ш). Соединения с уплотнением по конусу 60° (BSP). Прямой адаптер BSP
Артикул 300509 представляет собой прямой переходник от производителя CAST, предназначенный для формирования герметичных и надежных гидравлических соединений. Изделие относится к универсальной серии и находит применение в системах, работающих под высоким давлением, включая мобильную технику, промышленное оборудование и системы смазки. Обеспечивает компактное подключение двух линий с разными резьбовыми стандартами.

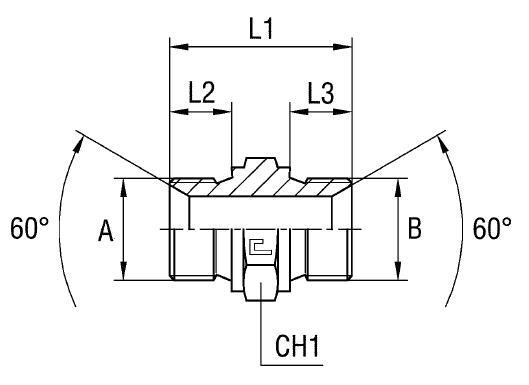

Конструкция переходника включает два резьбовых порта с наружной резьбой BSP, соответствующих стандарту 60° BS-5200. Соединение осуществляется с использованием уплотнительных колец USIT (в данном случае размер A 3/8") и соответствующего фитинга (размер B 1/2"). Такая конструкция гарантирует надежное уплотнение при рабочих давлениях до 350 бар.
Для заказа данного фитинга CAST из нержавеющей стали AISI 316, необходимо изменить префикс артикула с "30" на "31" (например, 310509). Для применений, требующих специфических уплотнительных решений с омедненными прокладками, следует ориентироваться на нормы давления, указанные для позиций с артикулом, начинающимся на "3001". Высокая коррозионная стойкость материала исполнения позволяет использовать данное трубное соединение в агрессивных средах.
-
Артикул300509
-
Длина12 мм, 14 мм, 38,5 мм
-
ПроизводительCAST
-
Рабочее давление350 бар
-
Размер под ключ27 мм
-
Резьба1/2" BSP, 3/8" BSP (USIT)
-
Стандарт соединения60° BS-5200
