Прямой переходник BSP 1/4"(Ш) - M10x1(Ш) от Cast

Прямой переходник BSP 1/4"(Ш) - M10x1(Ш). Соединения с уплотнением по конусу 60° (BSP). Переходной адаптер BSP - Metric

Прямой резьбовой переходник артикула 300703 предназначен для создания герметичных гидравлических соединений с использованием метрической и дюймовой резьбы. Изделие производства CAST, входящее в универсальную серию, обеспечивает компактное подключение компонентов в системах, работающих под стандартным и высоким давлением. Применяется в мобильной технике, станкостроении, а также в гидравлических контурах смазки и подачи рабочих жидкостей.

Конструктивно представляет собой полый фитинг, обеспечивающий надежное и герметичное соединение. Соответствует стандарту BS-5200 для трубных соединений с углом 60°. Фитинг совместим с трубными фитингами и уплотнительными элементами, соответствующими указанным стандартам конусности.

• Рабочее давление (WP): 400 бар
• Размер под ключ (CH1): 19 мм
• Тип резьбы A: BSP 1/4" (внутренняя)
• Тип резьбы B: M10x1 (внутренняя)
• Стандарт трубного соединения: 60° BS-5200

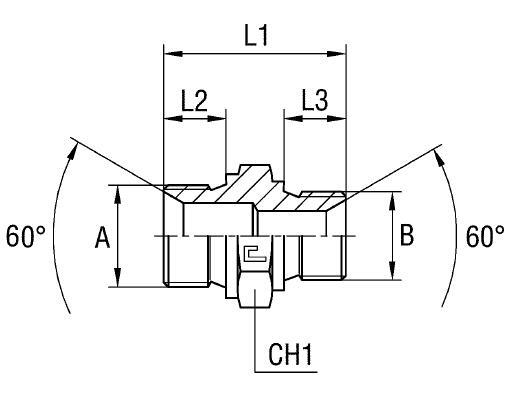

• Габаритные размеры (L1, L2, L3): 28,5 мм, 11 мм, 8 мм

Данный фитинг CAST поставляется без уплотнительных шайб. Для заказа аналогичного изделия из нержавеющей стали AISI 316 необходимо использовать артикул с префиксом 31 (например, 310703). Обратите внимание, что изделия из нержавеющей стали доступны только для плановых заказов. Для систем, требующих применения омедненных прокладок и соответствующих норм давления, следует ознакомиться с позициями из ряда 3001... . Это позволяет подобрать оптимальное трубное соединение для различных рабочих сред.
