Прямой адаптер под кольцо DS20 M27x2 (корпус) от Cast

Прямой адаптер под кольцо DS20 M27x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер Metric с уплотнением O-Ring

Данное изделие, артикул 108920.1, представляет собой корпус прямого адаптера производства CAST, разработанный для формирования герметичного и надежного трубного соединения. Он предназначен для использования в гидравлических системах со стандартным давлением, обеспечивая быстрое и эффективное подключение трубопроводов. Основные области применения включают промышленное оборудование, мобильную технику, а также системы смазки и топливоподачи, где требуется высокая степень герметичности.

Конструктивно адаптер является корпусом для сборки прямого фитинга, совместимого с обжимными кольцами типа DS20 и гайками согласно стандарту DIN 2353. Его конструкция обеспечивает надежное соединение под конус 24°, что гарантирует стабильность и устойчивость к вибрациям в гидравлических контурах. Фитинг CAST такого типа идеально подходит для создания прочных и герметичных соединений.

• Артикул: 108920.1
• Бренд: CAST
• Серия: S
• Рабочее давление (WP): 315 бар

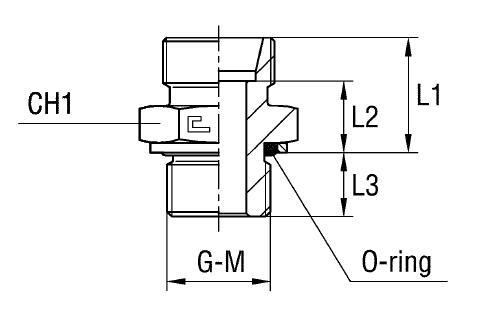

• Диаметр трубы D1: 20 мм
• Резьба M: 27x2
• Стандарт трубного соединения: Соединения 24° DIN 2353
• Размер под ключ CH1: 32 мм
• Размер под ключ CH2: 36 мм
• Длина L1: 31 мм
• Длина L2: 20,5 мм
• Длина L3: 16,5 мм
• Длина L4: 42 мм

Данная позиция доступна к заказу как отдельный корпус. Для обеспечения коррозионной стойкости и применения в агрессивных средах фитинг может быть выполнен из нержавеющей стали AISI 316. Для заказа изделия из нержавеющей стали AISI 316 необходимо заменить первые две цифры артикула с 10.... на 11..... Если требуется поставка с гайкой из нержавеющей стали AISI 304, префикс артикула должен быть изменен на 14..... Обращаем внимание, что данная конструкция не полностью соответствует норме ISO 8434-1 и поставляется только по запросу.
