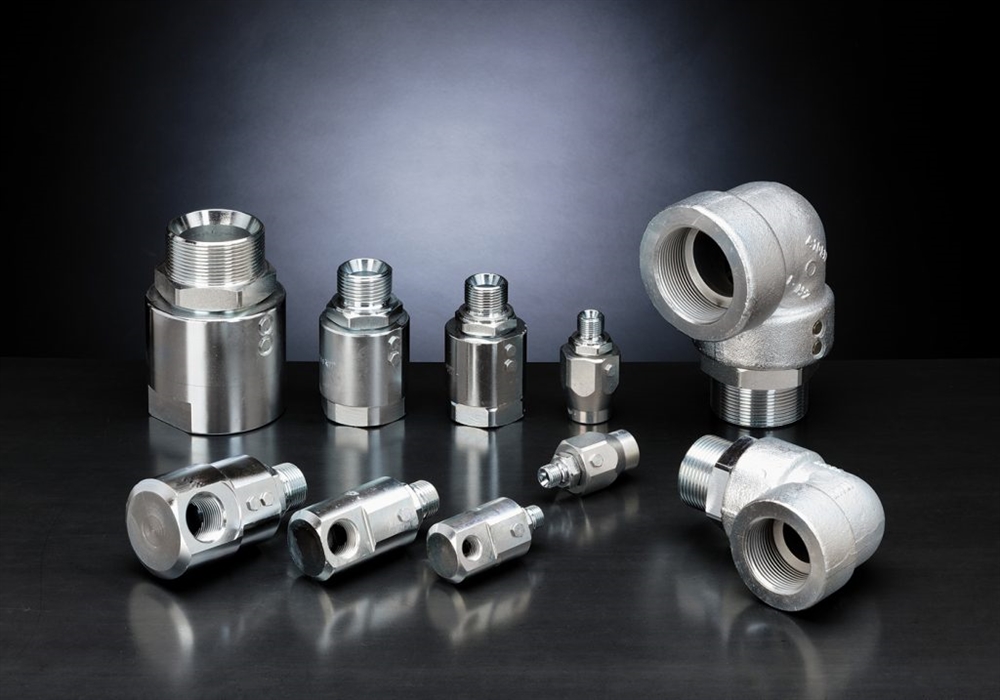

Поворотные соединения серии SJ Meccanica Borroni
Поворотные соединения серии SJ устанавливаются между подвижным гибким рукавом и неподвижным элементом машины или оборудования. Они компенсируют периодические скручивания и вращательные движения: палец соединения свободно поворачивается вокруг своей оси, снижая нагрузку на рукав и предотвращая его преждевременное повреждение.
Соединения этой серии применяются в промышленном оборудовании, мобильной технике и различных установках, в которых используются постоянно перемещающиеся гибкие трубопроводы.
Помимо стандартного исполнения, доступны модели из нержавеющей стали AISI 316. Их отличает матовая чёрная поверхность, получаемая в результате специальной термической обработки. Она уменьшает вероятность заедания и схватывания между корпусом и вращающимся пальцем, а также способствует увеличению срока службы соединения.
При выборе модели необходимо учитывать, что допустимое рабочее давление соединений из нержавеющей стали существенно ниже, чем у изделий в стандартном исполнении.
Технические характеристики
Подшипниковая система:
Для типоразмеров 1/4″, 3/8″ и 1/2″ — один ряд шариков; для остальных типоразмеров — два ряда шариков.
Характер вращения:
Возвратно-поворотное движение. Соединение не предназначено для непрерывного вращения.
Тип резьбы:
BSP или NPT.
Типоразмеры:
1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″.
Материалы:
- палец — высокоуглеродистая сталь с индукционной закалкой;
- корпус — углеродистая сталь, подвергнутая карбонитрации;
- шарики повышенной прочности из стали 100Cr6, класс точности A;
- защитное покрытие — цинкование с пассивацией трёхвалентным хромом Cr III.
Уплотнения:
Пылезащитное уплотнение из NBR. Герметизация обеспечивается уплотнительным кольцом O-Ring из NBR и скользящим кольцом из PTFE с графитовым наполнителем. По запросу возможно исполнение с уплотнениями VITON.
Защита от экструзии уплотнения:
Не предусмотрена.
Рабочая температура:
- NBR: от −20 до +100 °C;
- VITON: от −15 до +180 °C.
