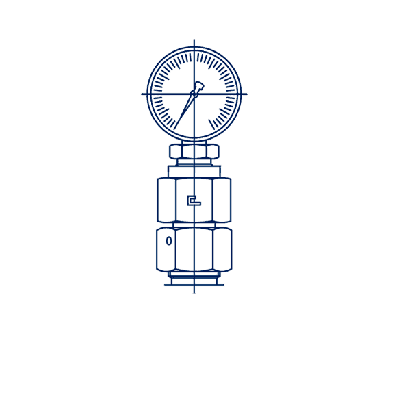

Cast Порт для манометра GCN DL08 M14x1.5 BSP 1/4" арт. 606005
Порт для манометра GCN DL08 M14x1.5 BSP 1/4". Соединения с врезным кольцом (DIN 2353). Прямой фитинг DIN 2353 с накидной гайкой
Данный фитинг CAST (артикул 606005) представляет собой порт для подключения манометра, обеспечивающий компактное и надежное соединение в гидравлических системах. Разработан производителем Cast, входит в серию L. Эффективен в системах среднего и высокого давления, применяется в мобильной технике, станкостроении и промышленном оборудовании, где требуется точный мониторинг давления.
Конструкция изделия выполнена в виде полого болта с метрической резьбой M14x1.5 и конусной посадкой 24° согласно стандарту DIN 2353, что гарантирует герметичное трубное соединение. Оснащен портом с резьбой BSP 1/4" для подключения контрольно-измерительных приборов. Обеспечивает надежное сопряжение с соответствующими фитингами.
Изделие поставляется в стандартном исполнении из углеродистой стали. Для применения в агрессивных средах или при повышенных требованиях к коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. При заказе фитинга из нержавеющей стали необходимо заменить префикс артикула с 10.... на 11..... Комплектация не включает манометр.
-
Диаметр трубы8 мм
-
Рабочее давление315 бар
-
Размер под ключ17 мм, 19 мм
-
Стандарт соединения24° DIN 2353 (серия L)
-
Тип соединенияBSP 1/4", M14x1.5
