Cast Переходник прямой JIC 7/16"(Ш) на BSP 1/8"(Ш) арт. 200601.3
Переходник прямой JIC 7/16"(Ш) на BSP 1/8"(Ш). Соединения под развальцовку 37° (JIC). Прямой адаптер JIC с внутренней резьбой BSP
Данный прямой переходник, артикул 200601.3 от CAST, предназначен для обеспечения надежного и герметичного соединения различных гидравлических компонентов. Он служит для адаптации резьбовых соединений JIC и BSP, что критично при интеграции оборудования американских и европейских стандартов. Основное назначение — формирование герметичных гидравлических линий в мобильной технике, промышленных станках и системах, где требуется надежная стыковка элементов под стандартным и высоким давлением.

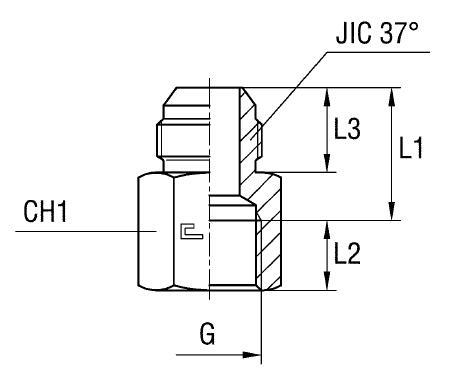

Конструктивно представляет собой компактный прямой адаптер, обеспечивающий переход между конусными соединениями JIC 37° SAE J514 и коническими резьбами BSP. Изделие спроектировано для работы с трубными соединениями, гарантируя герметичность и устойчивость к вибрациям. Конструкция оптимизирована для обеспечения максимальной пропускной способности при минимизации турбулентности потока, что способствует повышению эффективности гидравлической системы.
Данный переходник поставляется без уплотнительных шайб или дополнительных фитингов. Стандартное исполнение из стали обеспечивает высокую прочность. Для условий, требующих повышенной коррозионной стойкости или работы с агрессивными средами, предусмотрен вариант из нержавеющей стали AISI 316. При заказе такого исполнения необходимо использовать префикс артикула 21... вместо 20..., что обеспечивает простоту идентификации и заказа необходимого материала.
-
Диаметр трубы6 мм
-
Рабочее давление350 бар
-
Размер под ключ14 мм
-
Резьба BSP1/8" (наружная)
-
Резьба JIC7/16"-20 (наружная)
-
СерияУниверсальная
-
Стандарт соединенияСоединения 37° SAE J514
