Cast Переходник прямой JIC 1-1/16"(Ш) на BSP 3/4"(Ш) арт. 200606.3

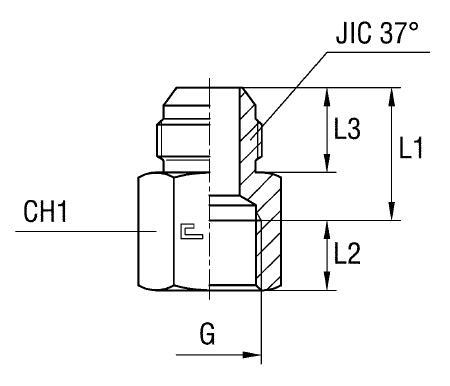

Переходник прямой JIC 1-1/16"(Ш) на BSP 3/4"(Ш). Соединения под развальцовку 37° (JIC). Прямой адаптер JIC с внутренней резьбой BSP
Прямой переходник CAST артикул 200606.3, предназначенный для герметичного соединения трубопроводов под углом 90 градусов. Обеспечивает надежное трубное соединение между портами с разными типами резьбы и стандартами. Серия "Универсальная" позволяет применять фитинг в широком спектре гидравлических систем, включая мобильную технику, станки и оборудование, работающее в условиях стандартного давления до 315 бар. Используется для подключения шлангов высокого давления и стальных труб.
Конструкция переходника выполнена в виде прямого фитинга, обеспечивающего два разнотипных подключения. Изделие соответствует стандарту SAE J514 для соединений 37°, что гарантирует совместимость с соответствующими типами фитингов и труб. Высококачественное исполнение обеспечивает долговечность и надежность соединения в эксплуатации. Этот фитинг CAST идеально подходит для интеграции в существующие гидравлические контуры.
Стандартная поставка осуществляется из углеродистой стали. Для применения в условиях повышенной коррозионной активности и агрессивных сред, доступны исполнения из нержавеющей стали AISI 316. Для заказа изделий из нержавеющей стали необходимо использовать артикул с префиксом "21..." вместо стандартного "20...". В комплект поставки не входят уплотнительные шайбы.
-
МатериалСталь (для заказа из нержавеющей стали AISI 316, используйте префикс артикула 21...)
-
Рабочее давление315 бар
-
Резьба BSP3/4"
-
Резьба JIC1-1/16"-12
-
Стандарт соединенияSAE J514 (37°)
-
Тип соединенияJIC 1-1/16"-12 (Ш) на BSP 3/4" (Ш)
Документация
 | Технический паспорт CAST — Переходник прямой JIC 1-1/16"(Ш) на BSP 3/4"(Ш) арт. 200606.3 |
