Переходник под кольцо DS16 M22x1.5 (корпус) от Cast
Переходник под кольцо DS16 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер Metric с уплотнением ED
Корпус переходника (Body) с артикулом 100619.1 предназначен для формирования герметичного и высоконадежного трубного соединения в гидравлических магистралях, работающих под высоким давлением. Этот ключевой элемент является частью линейки *фитингов CAST* серии S (Heavy Duty). Основное назначение – адаптация гидравлического порта с метрической резьбой M22x1.5 к обжимному соединению под трубу диаметром 16 мм. Изделие применяется в стационарных промышленных установках, мобильной технике и оборудовании для нефтегазового сектора.

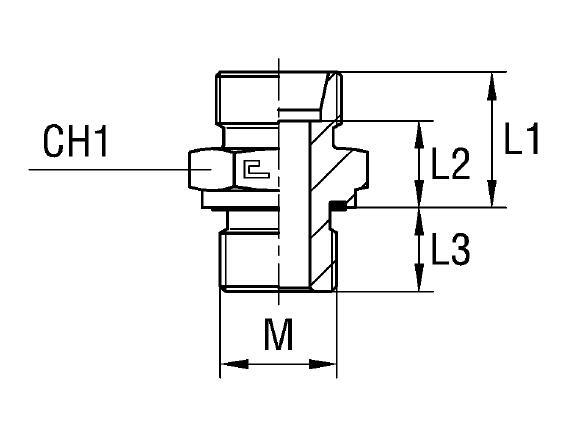

Конструктивно фитинг представляет собой прецизионно изготовленный корпус, предназначенный для создания 24-градусного конусного уплотнения при использовании обжимного кольца и накидной гайки (комплектующие приобретаются отдельно). Переходник обеспечивает высокую прочность соединения, соответствуя международным стандартам DIN 2353 / ISO 8434-1, что гарантирует полную взаимозаменяемость и простоту монтажа на объектах любой сложности.
- Рабочее давление (WP): 630 бар
- Диаметр присоединяемой трубы (D1): 16 мм
- Резьба подключения: M22x1.5
- Серия: S (Высокое давление)
- Стандарт совместимости: Соединения 24° DIN 2353
Стандартное исполнение (артикул 10....) выполнено из высокопрочной стали с антикоррозионным покрытием. Для эксплуатации в агрессивных средах или при повышенных требованиях к коррозионной стойкости, доступен заказ фитинга из нержавеющей стали AISI 316 (замените префикс артикула на 11....). Также возможно комбинированное исполнение (14....), где корпус выполнен из AISI 316, а накидная гайка — из AISI 304.
