Переходник под кольцо DL15 M22x1.5 в сборе от Cast
Переходник под кольцо DL15 M22x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер Metric с уплотнением ED
Данный переходной фитинг CAST (артикул 100633) предназначен для создания надежного и герметичного трубного соединения в гидравлических системах. Изделие относится к легкой серии (L) и рассчитано на максимальное рабочее давление до 400 бар, обеспечивая компактное подключение. Основное назначение – интеграция метрической резьбы M22x1.5 со стальной трубой наружным диаметром 15 мм в общепромышленных установках, станках, а также в мобильной технике и смазочных системах.

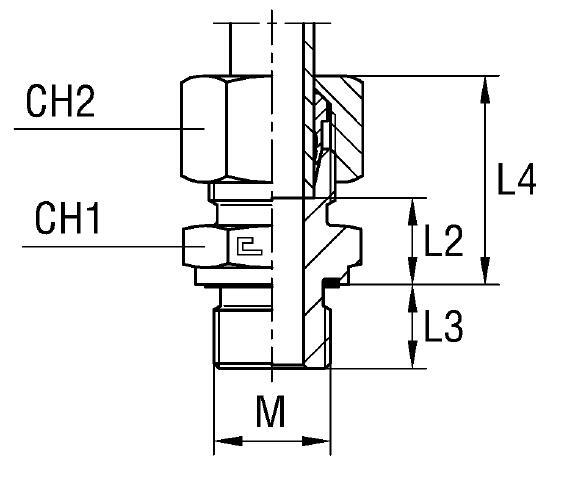

Конструктивно элемент представляет собой прямой адаптер с наружной метрической резьбой и посадочным конусом 24°. Переходник полностью соответствует международному стандарту DIN 2353 (ISO 8434-1), что гарантирует высокую надежность и прочность стыковки без необходимости применения сварки. Изделие поставляется "в сборе", включая корпус адаптера, накидную гайку и врезное кольцо DL15, готовые к быстрому монтажу на трубу.
- Стандарт соединения: Соединения 24° DIN 2353
- Рабочее давление (WP): 400 бар
- Серия: Легкая (L)
- Резьба подключения: M22x1.5
- Диаметр подсоединяемой трубы D1: 15 мм
Стандартное исполнение выполнено из высокопрочной углеродистой стали с надежным антикоррозийным покрытием. Для эксплуатации в агрессивных средах, требующих повышенной коррозионной стойкости, доступно исполнение из нержавеющей стали AISI 316 (для заказа необходимо заменить первые две цифры артикула с 10.... на 11....). Также предусмотрен комбинированный вариант (префикс 14....) с корпусом из AISI 316 и гайкой из AISI 304.
