Переходник под кольцо DL12 M14x1.5 в сборе от Cast
Переходник под кольцо DL12 M14x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер Metric с уплотнением ED
Этот прямой адаптер, артикул 100629, представляет собой фитинг CAST серии L, предназначенный для создания надежного и герметичного трубного соединения с метрическим портом. Основное назначение – интеграция бессварного соединения 24° с трубкой диаметром 12 мм в резьбовое отверстие M14x1.5. Производится в соответствии с высокими стандартами гидравлики. Применяется в станочном оборудовании, мобильной технике, а также в системах смазки и гидравлики стандартного и среднего давления.

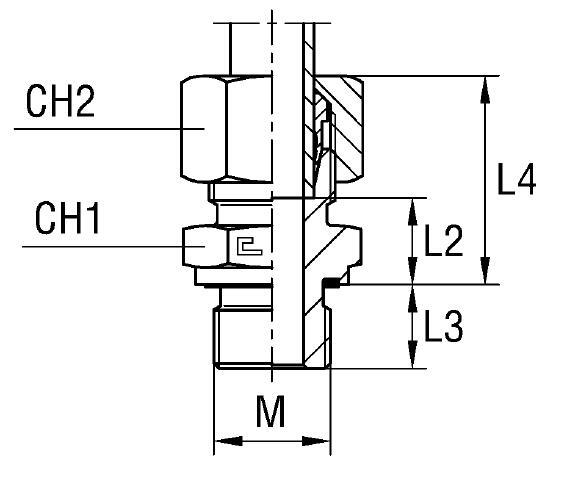

Конструктивно изделие соответствует стандарту DIN 2353 (ISO 8434-1), обеспечивая соединение с конусом 24°. Адаптер поставляется "в сборе", то есть включает корпус, накидную гайку (CH2=22) и врезное кольцо (согласно комплектации DL). Эта конструкция гарантирует высокую устойчивость к вибрациям и пиковым нагрузкам, исключая необходимость в сварке. Резьбовая часть M14x1.5 обеспечивает надежный и быстрый монтаж в порты клапанов, насосов или гидроцилиндров. Корпус имеет размер под ключ CH1=19.
- Артикул: 100629
- Рабочее давление (WP): 400 бар
- Серия: L (Легкая серия)
- Совместимый Ø трубы: 12 мм
- Резьба подключения: M14x1.5
- Стандарт соединения: 24° DIN 2353
- Общая длина (L4): 27 мм
Стандартное исполнение выполнено из стали с антикоррозийным покрытием. Для эксплуатации в агрессивных или высококоррозионных средах (например, морское оборудование, химическая промышленность) предусмотрены исполнения из нержавеющей стали. При необходимости заказать фитинг для гидравлики из материала AISI 316, следует изменить префикс артикула с 10.... на 11..... Если требуется корпус AISI 316 с гайкой из AISI 304, используется префикс 14..... Комплектность поставки гарантирует немедленное использование изделия при монтаже.
