Переходник под кольцо DL10 M18x1.5 (корпус) от Cast
Переходник под кольцо DL10 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер Metric с уплотнением ED
Представляем резьбовой переходник (корпус) артикул 100627.1 производства фитинг CAST, предназначенный для создания надежного и герметичного разборного соединения гидравлических труб с внешним диаметром Ø10 мм. Этот компонент, относящийся к легкой серии (L), разработан для интеграции гидравлических линий в системы стандартного и умеренно высокого давления, достигая номинального рабочего давления до 400 бар. Основные области применения включают промышленное оборудование, прессовые установки, станки и мобильную гидравлику.

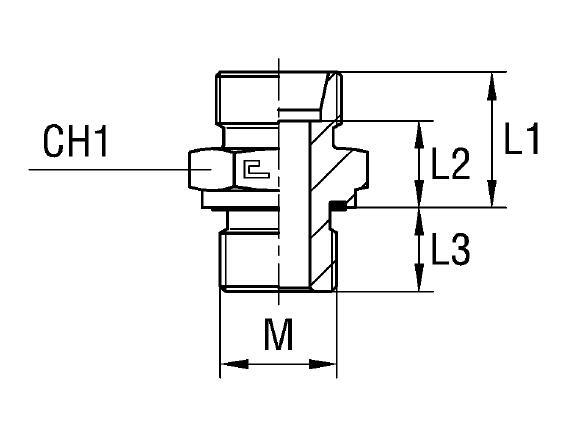

Данный переходник представляет собой корпусный элемент с метрической резьбой M18x1.5, предназначенный для непосредственного монтажа в блок, коллектор или гидравлический агрегат. Конструкция соответствует международному стандарту трубное соединение DIN 2353 (ISO 8434-1) с углом конуса 24°. Для обеспечения полноценной фиксации и герметизации, необходима дополнительная комплектация врезным кольцом типа DL10 и соответствующей накидной гайкой, которые обеспечивают высокую виброустойчивость соединения в условиях динамических нагрузок.
- Рабочее давление (WP): 400 бар
- Диаметр присоединяемой трубы (D1): 10 мм
- Резьба подключения (M): M18x1.5
- Серия: L (Легкая)
- Стандарт конусности: 24° по DIN 2353
- Размер под ключ для монтажа (CH1): 24 мм
Стандартное исполнение фитинга выполнено из высокопрочной оцинкованной стали, обеспечивающей защиту от коррозии. Для эксплуатации в агрессивных средах или при повышенных требованиях к химической стойкости доступно исполнение из нержавеющей стали AISI 316. При заказе корпуса из нержавеющей стали необходимо использовать специальный префикс артикула (замена первых двух цифр 10 на 11). Обратите внимание, что корпус поставляется отдельно от врезного кольца и накидной гайки, которые следует заказывать комплектно.
