Переходник JIC 9/16"(Г) на BSPT 3/8"(Ш), артикул 200813.3 от Cast
Переходник JIC 9/16"(Г) на BSPT 3/8"(Ш), артикул 200813.3. Соединения под развальцовку 37° (JIC). Прямой ввертной адаптер BSPT (уплотнение по резьбе)
Данный фитинг CAST (артикул 200813.3) представляет собой критически важный компонент для интеграции гидравлических систем, использующих разнотипные стандарты резьбы. Изделие предназначено для создания герметичного и надежного перехода между внутренней резьбой стандарта JIC 37° (9/16-18) и конической наружной резьбой BSPT 3/8". Переходник используется для компактного подключения линий высокого давления (до 350 бар) в машиностроении, стационарных гидравлических установках, а также в мобильной технике, работающей с гидравлическими жидкостями, топливом или смазочными материалами.

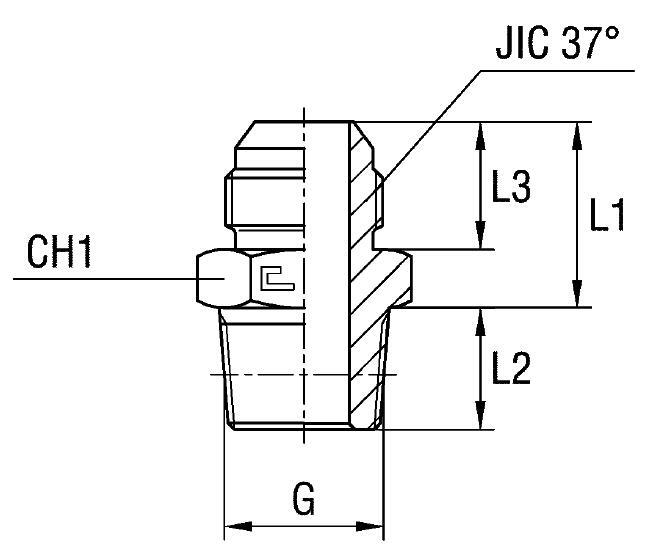

Конструктивно переходник обеспечивает унификацию двух принципиально разных типов уплотнений. Соединение JIC 37° соответствует стандарту SAE J514 и предназначено для работы с развальцованными трубными наконечниками, гарантируя механически прочное и герметичное трубное соединение. Коническая резьба BSPT обеспечивает уплотнение за счет осевого натяга резьбы, что требует обязательного использования анаэробных или тефлоновых герметиков. Изделие оптимально для случаев, где требуется минимизировать гидравлические потери при изменении геометрии магистрали.
- Рабочее давление (WP): 350 бар
- Резьба 1 (JIC 37°): 9/16-18 (Внутренняя)
- Резьба 2 (BSPT): 3/8" (Наружная, коническая)
- Размер под ключ (CH1): 17 мм
Стандартное исполнение данной детали выполнено из высококачественной углеродистой стали с антикоррозионным покрытием. Для эксплуатации в агрессивных средах, при высоких температурах или там, где требуется максимальная коррозионная стойкость, доступен вариант исполнения из нержавеющей стали AISI 316. Для заказа изделия из нержавеющей стали необходимо использовать специальный префикс: замените первые две цифры стандартного артикула 20.... на 21.....
