Cast Переходник гидравлический ORFS 9/16"(Ш) на UNF 9/16"(Г) арт. 400610

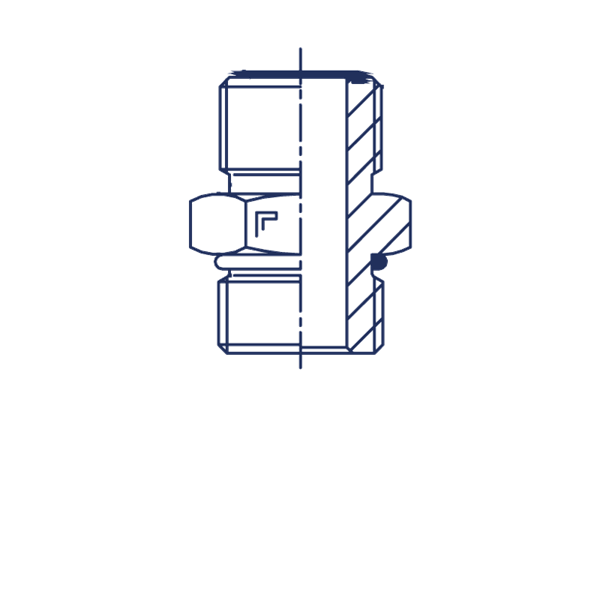

Переходник гидравлический ORFS 9/16"(Ш) на UNF 9/16"(Г). Соединения с торцевым уплотнением (ORFS). Прямой ввертной адаптер UNF (ORB)
Данный фитинг CAST представляет собой гидравлический переходник ORFS (O-Ring Face Seal) с наружной резьбой 9/16" на внутреннюю резьбу UNF 9/16". Артикул 400610. Предназначен для создания надежных и герметичных соединений в системах гидравлики, работающих под высоким давлением. Благодаря компактной конструкции, идеально подходит для мобильной техники, промышленного оборудования и станков. Универсальная серия обеспечивает широкую применимость.
Конструктивно переходник выполнен в виде комбинированного фитинга, обеспечивающего герметичность за счет уплотнения по типу ORFS. Соответствует стандарту SAE-J1453 для соединений 90°. Обеспечивает надежное трубное соединение без необходимости в дополнительных герметиках.
- Тип фитинга: Переходник ORFS на UNF
- Артикул: 400610
- Рабочее давление (WP): 630 бар
- Тип наружной резьбы: 9/16"-18 UNF
- Диаметр внешней трубы (D1): 6 мм
- Диаметр внешней трубы (W): 1/4"
- Размер под ключ (CH1): 19 мм
- Соответствие стандарту: SAE-J1453 (90°)
Исполнение из нержавеющей стали (AISI 316) для повышенной коррозионной стойкости доступно по заказу (префикс артикула 41...). Рекомендуется для эксплуатации в агрессивных средах и условиях повышенной влажности. Стандартная комплектация не включает уплотнительные кольца, они приобретаются отдельно или идут в составе комплексных гидравлических рукавов.
Документация
 | Технический паспорт CAST — Переходник гидравлический ORFS 9/16"(Ш) на UNF 9/16"(Г) арт. 400610 |
