Cast Переходник-бочонок JIC 9/16"(Г)-BSP 3/8"(Г) арт. 203514
Переходник-бочонок JIC 9/16"(Г)-BSP 3/8"(Г). Соединения под развальцовку 37° (JIC). Прямой ввертной адаптер BSP с уплотнением ED
Переходник-бочонок CAST артикул 203514 предназначен для создания герметичного и надежного соединения гидравлических линий. Этот фитинг CAST универсальной серии обеспечивает эффективное подключение в системах с давлением до 350 бар. Применяется в стационарных и мобильных гидравлических установках, станках, а также в системах смазки и топливоподачи, где требуется преобразование между стандартами трубных соединений JIC 37° SAE J514 и BSP.

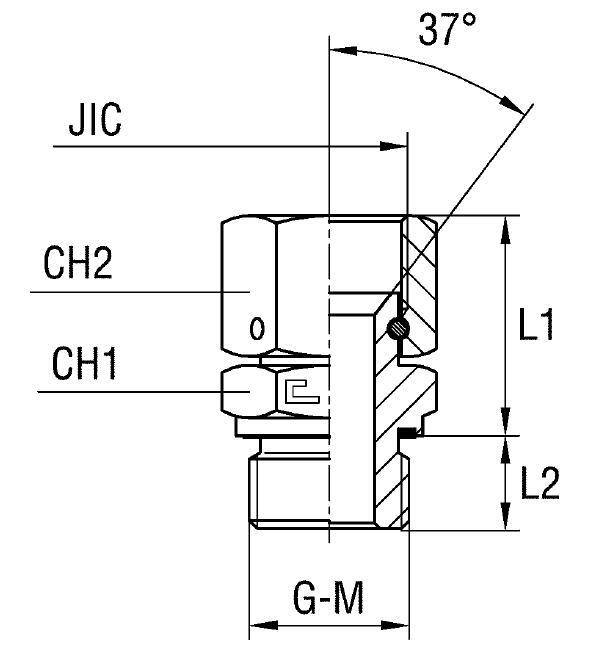

Данный переходник представляет собой цельноточеный фитинг с двумя внутренними резьбами. Один конец имеет конусность 37° согласно стандарту SAE J514 (JIC 9/16"), обеспечивая надежное уплотнение с соответствующим ниппелем. Второй конец оснащен внутренней резьбой BSP 3/8". Такая конструкция гарантирует плотное соединение без риска утечек при соблюдении технического регламента монтажа.
Переходник поставляется без уплотнительных шайб, которые приобретаются отдельно в зависимости от типа соединения. Стандартное исполнение – оцинкованная сталь. Для применений в агрессивных средах или условиях, требующих повышенной коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. Для заказа этой модификации необходимо изменить префикс артикула с "20...." на "21....". Данная позиция доступна только по плановым заказам.
-
Артикул203514
-
Длина12 мм, 29,8 мм
-
ПроизводительCAST
-
Рабочее давление350 бар
-
Размер под ключ19 мм, 22 мм
-
Резьба BSP3/8 (внутренняя)
-
Резьба JIC9/16-18 (внутренняя)
-
СерияУниверсальная
-
Стандарт соединенияСоединения 37° SAE J514
