Cast Переборочный прямой соединитель DS8 M16x1.5 (корпус) арт. 103615.1
Переборочный прямой соединитель DS8 M16x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Переборочный прямой соединитель DS8 M16x1.5, артикул 103615.1, предназначен для создания герметичных и надежных гидравлических подключений через переборки. Данный фитинг от производителя CAST, входящий в серию S, идеально подходит для систем среднего и высокого давления. Области применения включают гидравлические линии в промышленном оборудовании, мобильной технике, системах смазки и гидравлических приводах, где требуется компактное и безопасное проходное соединение.

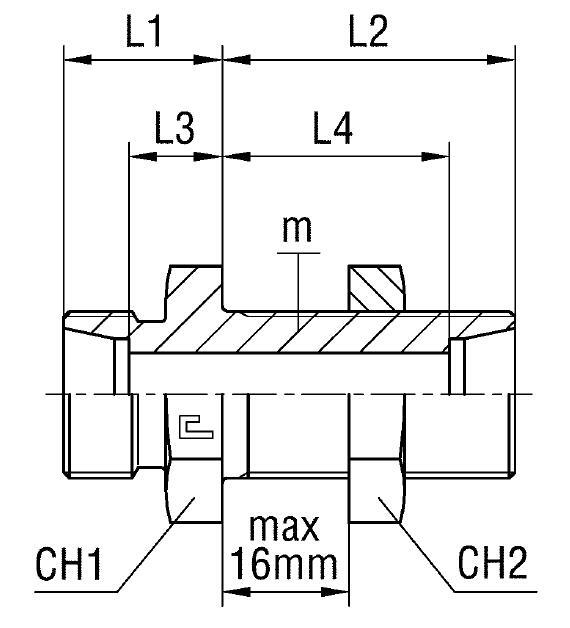

Конструкция представляет собой полый болт с внутренней резьбой M16x1.5, спроектированный для монтажа через панели или корпуса. Соответствует стандарту DIN 2353 для трубных соединений с конусом 24°, обеспечивая герметичность при использовании с соответствующими фитингами. Это трубное соединение гарантирует надежность соединения в условиях повышенных нагрузок и вибраций.
Данный фитинг CAST поставляется в стандартном исполнении из углеродистой стали. Для применения в условиях агрессивных сред или для обеспечения повышенной коррозионной стойкости доступна версия из нержавеющей стали AISI 316 (артикул начинается с 11....). При заказе фитинга с гайкой из нержавеющей стали AISI 304, необходимо использовать артикул, начинающийся с 14....
-
Диаметр трубы8 мм
-
Рабочее давление800 бар
-
Размер под ключ22 мм
-
РезьбаM16x1.5
-
СерияS
-
СтандартDIN 2353 (24° конус)
Документация
 | Технический паспорт CAST — Переборочный прямой соединитель DS8 M16x1.5 (корпус) арт. 103615.1 |
