Cast Переборочный прямой соединитель DS25 M36x2 (корпус) арт. 103621.1
Переборочный прямой соединитель DS25 M36x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Данный переборочный прямой соединитель, артикул 103621.1 от бренда CAST, предназначен для создания надежных и герметичных проходных соединений в гидравлических системах. Изделие обеспечивает компактное подключение труб и идеально подходит для стандартных гидравлических линий, применяемых в машиностроении, мобильной технике и станочном оборудовании.

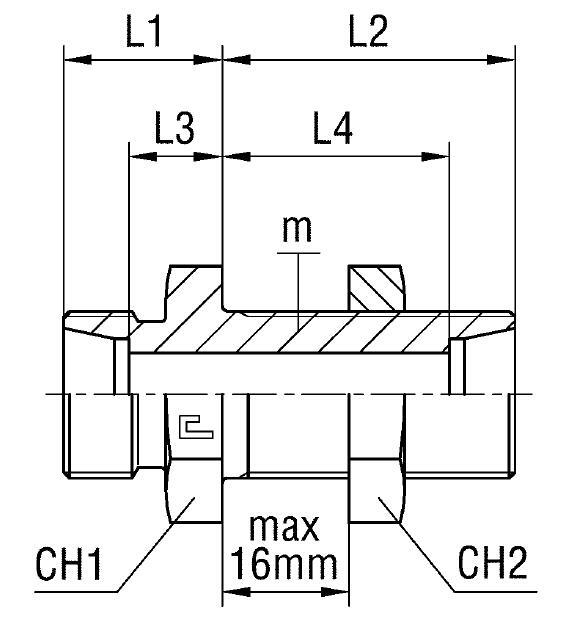

Конструкция представляет собой корпус для прямого переборочного трубного соединения, выполненный в соответствии со стандартами DIN 2353 для соединений с конусом 24°. Это гарантирует высокую степень герметичности и устойчивость к вибрационным нагрузкам, обеспечивая долговечность эксплуатации в условиях высокого давления.
Корпус фитинга поставляется без уплотнительных шайб, которые заказываются отдельно. Изготавливается из качественной стали. Для применения в агрессивных средах или условиях, требующих повышенной коррозионной стойкости, доступны варианты из нержавеющей стали AISI 316. Для заказа версии из нержавеющей стали AISI 316 измените префикс артикула с 10.... на 11.... Если требуется вариант из нержавеющей стали AISI 316 с гайкой из AISI 304, используйте префикс 14.....
-
Артикул103621.1
-
Диаметр трубы25 мм
-
Длина20 мм, 32 мм, 35 мм, 47 мм
-
Рабочее давление420 бар
-
Размер под ключ46 мм
-
РезьбаM36x2
-
СерияS (Тяжелая серия)
-
Стандарт соединенияСоединения 24° DIN 2353
Документация
 | Технический паспорт CAST — Переборочный прямой соединитель DS25 M36x2 (корпус) арт. 103621.1 |
