Переборочный прямой соединитель DS16 M24x1.5 (корпус) от Cast
Переборочный прямой соединитель DS16 M24x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Представляем переборочный прямой соединитель DS16 M24x1.5, артикул 103619.1, от производителя CAST. Данное изделие предназначено для создания надежных и герметичных проходок трубопроводов через переборки. Оно идеально подходит для гидравлических систем среднего и высокого давления, широко применяется в промышленном оборудовании, станочной технике и мобильной технике, обеспечивая компактное и безопасное подключение.

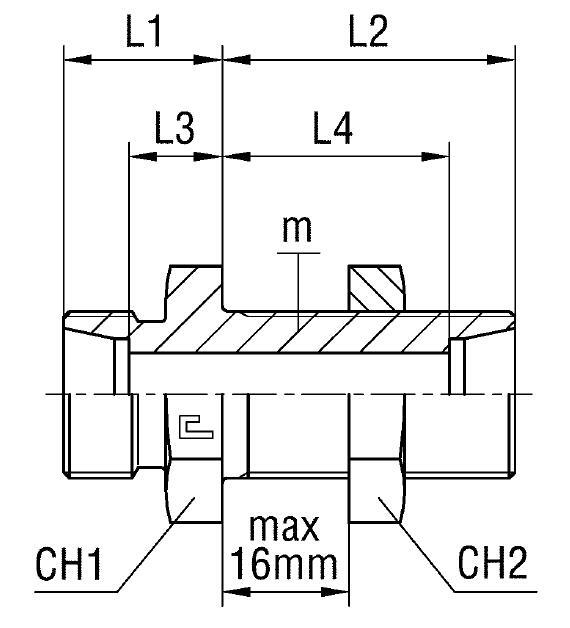

Конструктивно данный фитинг представляет собой полый болт с наружной метрической резьбой M24x1.5, предназначенный для прохода через отверстие в переборке. Изделие разработано в соответствии со стандартом DIN 2353 для трубных соединений с конусностью 24°, гарантируя высокую надежность соединения с соответствующими фитингами и трубами.
- Рабочее давление (WP): 630 бар
- Диаметр присоединяемой трубы (D1): 16 мм
- Размер под ключ (CH1/CH2): 32 мм
- Серия: S
- Стандарт трубного соединения: 24° DIN 2353
- Резьба: M24x1.5
Данный корпус изготавливается из углеродистой стали. Для применения в агрессивных средах или при повышенных требованиях к коррозионной стойкости, доступны варианты исполнения из нержавеющей стали AISI 316. Для заказа фитинга из нержавеющей стали AISI 316, необходимо заменить префикс артикула с 10 на 11. При заказе фитинга из нержавеющей стали AISI 316 с гайкой из AISI 304, префикс артикула меняется на 14. Наличие уплотнительных шайб или наконечников уточняется при заказе.
