Переборочный прямой соединитель DS14 M22x1.5 (корпус) от Cast
Переборочный прямой соединитель DS14 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Прямой переборочный корпус гидравлического фитинга артикула 103618.1 от производителя CAST предназначен для создания надежного герметичного соединения в системах высокого давления. Данный компонент серии S используется для сквозного монтажа через стенку оборудования, обеспечивая компактное подключение гидравлических линий. Применяется в мобильной и стационарной гидравлике, оборудовании для строительства и сельского хозяйства, а также в системах смазки и топливоподачи, где требуется максимальная надежность.

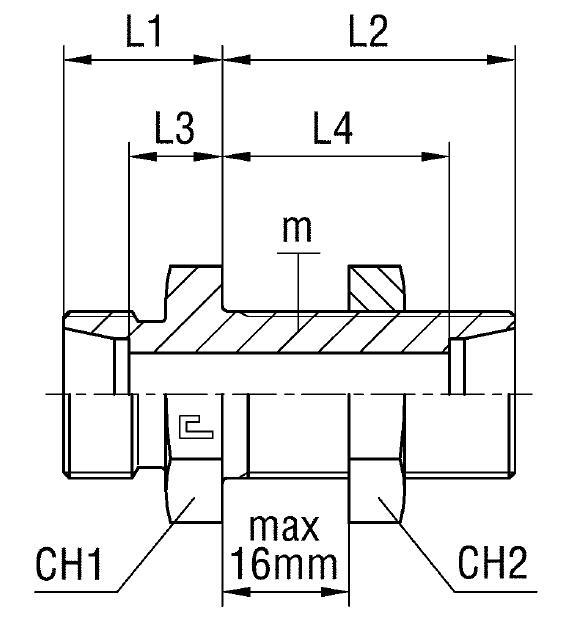

Конструктивно представляет собой полый болт с метрической резьбой M22x1.5 и конусным присоединением 24° согласно стандарту DIN 2353. Обеспечивает формирование прочного уплотнения при использовании с соответствующими наконечниками и гайками. Конструкция корпуса гарантирует долговечность и устойчивость к механическим нагрузкам в условиях эксплуатации.
- Рабочее давление (WP): 630 бар
- Диаметр присоединяемой трубы (D1): 14 мм
- Размер под ключ (CH1/CH2): 30 мм
- Резьба присоединения: M22x1.5
- Стандарт трубного соединения: 24° DIN 2353
- Серия: S
- Длина (L1): 25 мм
- Длина (L2): 40 мм
- Длина (L3): 17 мм
- Длина (L4): 32 мм
Данный фитинг CAST стандартно изготавливается из углеродистой стали с гальваническим покрытием. Для применения в агрессивных средах и условиях повышенной коррозии доступна версия из нержавеющей стали AISI 316 (артикул начинается с 11), а также комбинированный вариант с гайкой из AISI 304 (артикул начинается с 14). При заказе необходимо указывать требуемый материал. Этот компонент является важным элементом для построения надежных гидравлических систем.
