Cast Переборочный прямой соединитель DS12 M20x1.5 (корпус) арт. 103617.1
Переборочный прямой соединитель DS12 M20x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Данное изделие представляет собой переборочный фитинг типа "корпус" с артикулом 103617.1 от производителя CAST, предназначенный для создания герметичных и надежных гидравлических соединений. Используется в системах, требующих компактного и безопасного монтажа через переборки. Применяется в гидравлических системах среднего и высокого давления, включая оборудование для строительных и землеройных машин, промышленное оборудование и станки.

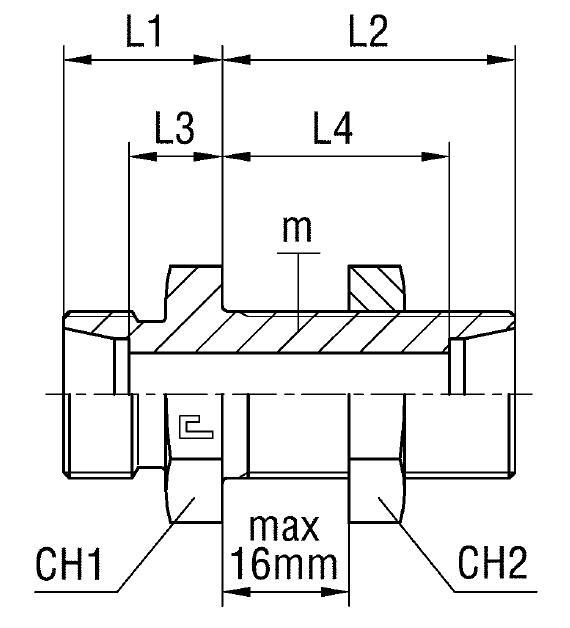

Конструкция фитинга разработана в соответствии со стандартом DIN 2353 для трубных соединений с конусностью 24°. Прямой корпус обеспечивает удобство монтажа, а стандартная конусность гарантирует совместимость с широким спектром компонентов гидравлических систем. Специальная конструкция корпуса позволяет осуществить надежное крепление через панель или переборку.
Для обеспечения оптимальной коррозионной стойкости, корпус стандартно изготавливается из углеродистой стали с последующим цинковым покрытием. При необходимости использования в агрессивных средах или для пищевой промышленности, доступна версия из нержавеющей стали AISI 316. Для заказа изделий из нержавеющей стали AISI 316, измените префикс артикула с 10... на 11.... Вариант с корпусом из AISI 316 и гайкой из AISI 304 доступен при замене префикса на 14....
-
Диаметр трубы12 мм
-
Рабочее давление630 бар
-
Размер под ключ27 мм
-
РезьбаM20x1.5
-
СерияS
-
СтандартDIN 2353 (24° конус)
Документация
 | Технический паспорт CAST — Переборочный прямой соединитель DS12 M20x1.5 (корпус) арт. 103617.1 |
