Переборочный прямой соединитель DS10 M18x1.5 (корпус) от Cast

Переборочный прямой соединитель DS10 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)

Данный переборочный фитинг CAST (артикул 103616.1) представляет собой корпус прямого соединителя для систем гидравлики. Он предназначен для создания герметичных и надежных соединений гидравлических линий через стенки или перегородки, обеспечивая компактное подключение. Изделие применяется в широком спектре промышленных задач, включая станки, мобильную технику, а также системы со стандартным и высоким давлением.

Конструктивно фитинг выполнен как переборочный элемент, обеспечивающий надежное трубное соединение. Он соответствует стандарту DIN 2353 для 24-градусных конусных соединений, что гарантирует совместимость с соответствующими обжимными кольцами и накидными гайками. Эта особенность позволяет использовать его для создания прочных и герметичных узлов в гидравлических системах.

• Бренд: Cast
• Артикул: 103616.1
• Рабочее давление (WP): 800 бар

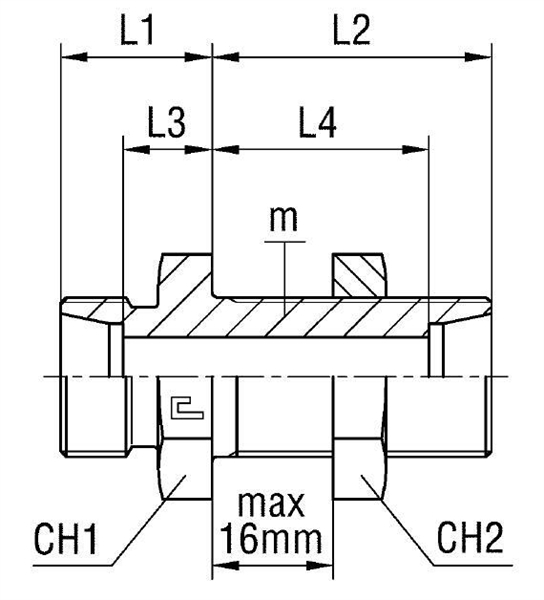

• Диаметр трубы M1/D1: 10 мм
• Размер под ключ 1 (CH1): 24 мм
• Размер под ключ 2 (CH2): 24 мм
• Серия: S
• Длина L1: 22 мм
• Длина L2: 37 мм
• Стандарт трубного соединения: Соединения 24° DIN 2353
• Длина L3: 14,5 мм
• Резьба 1: M18x1.5
• Длина L4: 29,5 мм

Стандартное исполнение фитинга изготовлено из стали. Для обеспечения коррозионной стойкости и применения в агрессивных средах доступны варианты из нержавеющей стали AISI 316 (для заказа замените первые две цифры артикула с 10.... на 11....) или из нержавеющей стали AISI 316 с гайкой из AISI 304 (замените первые две цифры артикула с 10.... на 14....). В комплект поставки корпус переборочного соединителя обычно не включает обжимные кольца и гайки, которые заказываются отдельно в соответствии с требованиями системы.
