Переборочный прямой соединитель DL42 M52x2 (корпус) от Cast
Переборочный прямой соединитель DL42 M52x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Корпус переборочного прямого соединителя DL42 M52x2, артикул 103613.1, производства CAST, предназначен для надежного и герметичного монтажа гидравлических систем. Данное изделие применяется в условиях стандартного и умеренного давления (до 250 бар), обеспечивая компактное подключение трубопроводов на различном оборудовании, включая станки, сельскохозяйственную и строительную технику, а также в системах смазки и охлаждения.
Конструкция соединителя выполнена в соответствии со стандартом DIN 2353 для трубных соединений с конусностью 24°. Корпус обеспечивает основу для формирования разъемного соединения с трубой, гарантируя герметичность при правильной сборке с использованием соответствующей врезной гайки и уплотнительного конуса. Этот тип фитинга позволяет осуществлять монтаж гидравлических линий через переборки или стенки узлов.

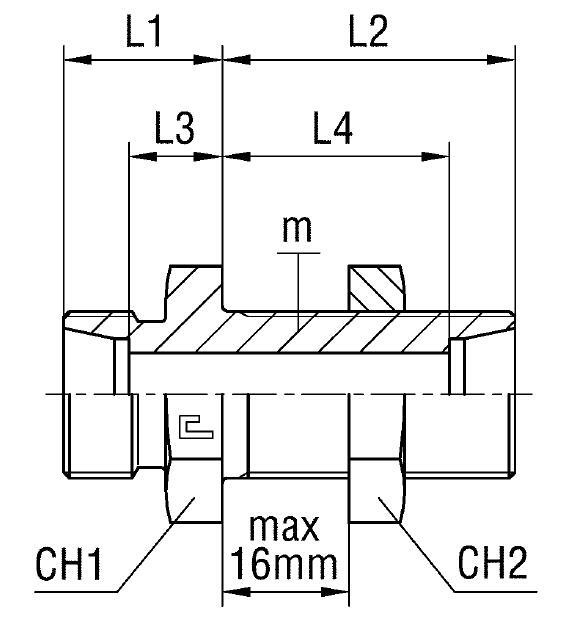

- Тип соединения: Переборочный, прямой
- Диаметр трубы (D1): 42 мм
- Резьба присоединения (G1): M52x2
- Рабочее давление (WP): 250 бар
- Серия: L
- Стандарт: DIN 2353 (24° конус)
- Размер под ключ (CH1): 60 мм
- Размер под ключ (CH2): 65 мм
Стандартное исполнение корпуса изготовлено из углеродистой стали. Для применения в условиях повышенной коррозионной активности или агрессивных сред, доступны варианты из нержавеющей стали AISI 316. Заказ фитинга из нержавеющей стали AISI 316 осуществляется путем замены префикса артикула с 10 на 11 (например, 113613.1). Комбинированные варианты с гайкой из AISI 304 доступны с префиксом 14. Перед монтажом убедитесь в наличии всех необходимых компонентов для сборки трубного соединения.
