Cast Переборочный прямой соединитель DL22 M30x2 в сборе арт. 103610
Переборочный прямой соединитель DL22 M30x2 в сборе. Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Переборочный прямой соединитель DL22 M30x2 артикул 103610 производства CAST предназначен для надежного и герметичного подключения гидравлических линий через панели или переборки. Этот фитинг из серии L обеспечивает компактное и безопасное соединение в системах среднего давления. Применяется в мобильной гидравлике, станочном оборудовании, а также в системах смазки и охлаждения, где требуется качественное трубное соединение.

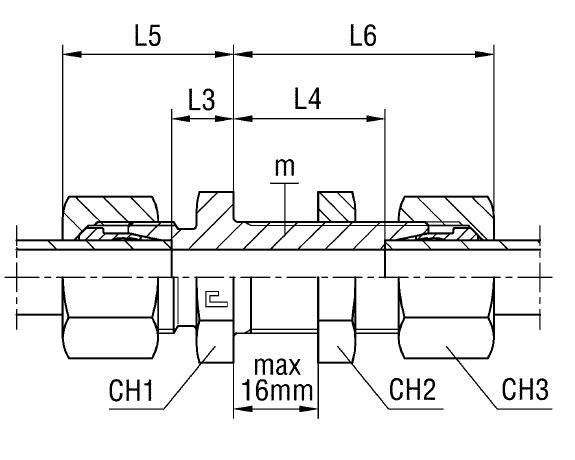

Конструкция соединителя представляет собой полый болт с наружной конусной резьбой, предназначенный для соединения с ответным фитингом. Соответствует стандарту DIN 2353 для трубных соединений с конусностью 24°, обеспечивая надежное уплотнение без сварки. Конструкция рассчитана на легкий монтаж и демонтаж, гарантируя герметичность при соблюдении правил установки.
Данный фитинг CAST поставляется в стандартном исполнении из углеродистой стали. Для работы в условиях повышенной коррозии или агрессивных сред рекомендуется использовать версии из нержавеющей стали AISI 316. Для заказа таких модификаций следует изменить префикс артикула: 10.... на 11.... для полного исполнения из AISI 316, или 14.... для исполнения с гайкой из AISI 304.
-
Артикул103610
-
Диаметр трубы22 мм
-
ПроизводительCAST
-
Рабочее давление250 бар
-
размер резьбыM30x2
-
СерияL (Легкая)
-
Стандарт соединения24° DIN 2353
Документация
 | Технический паспорт CAST — Переборочный прямой соединитель DL22 M30x2 в сборе арт. 103610 |
