Cast Переборочный прямой соединитель DL15 M22x1.5 (корпус) арт. 103608.1
Переборочный прямой соединитель DL15 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PD)
Представляем переборочный прямой соединитель DL15 M22x1.5 (корпус) от производителя CAST. Данный элемент предназначен для герметичного и компактного соединения гидравлических линий через перегородку. Серия L обеспечивает надежное функционирование в системах среднего и высокого давления, широко применяется в промышленном оборудовании, станках, а также в мобильной гидравлике.

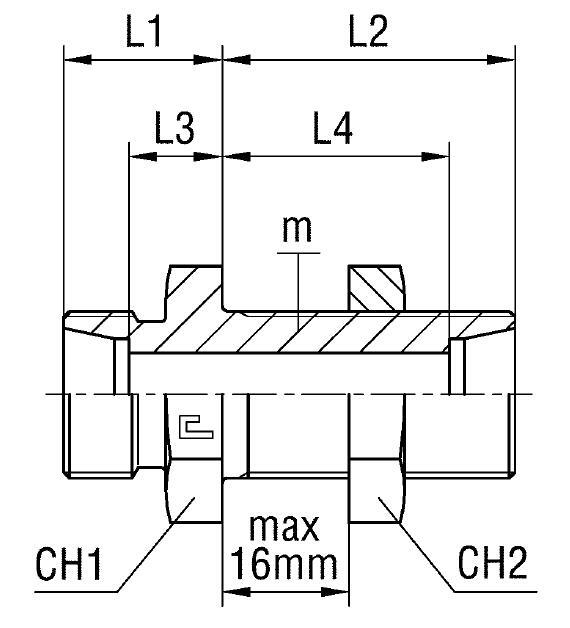

Конструктивно выполнен в виде полого корпуса, обеспечивающего разъемное соединение. Соответствует стандарту DIN 2353 для трубных соединений с конусностью 24°, гарантируя герметичность при правильном монтаже и обжиме трубы. Данный фитинг CAST обеспечивает надежное трубное соединение в условиях повышенных нагрузок.
Корпус изготовлен из высококачественной стали. Для заказа фитинга из нержавеющей стали AISI 316, необходимо заменить префикс артикула 10.... на 11.... При необходимости заказа фитинга из нержавеющей стали AISI 316 с гайкой из AISI 304, префикс артикула изменяется на 14.... Это позволяет использовать изделие в условиях повышенной коррозионной активности и агрессивных сред.
-
Диаметр трубы15 мм
-
ПроизводительCAST
-
Рабочее давление400 бар
-
Размер под ключ27/30 мм
-
РезьбаM22x1.5
-
СерияL
-
СтандартDIN 2353
-
Тип изделияПереборочный прямой соединитель (корпус)
Документация
 | Технический паспорт CAST — Переборочный прямой соединитель DL15 M22x1.5 (корпус) арт. 103608.1 |
