Переборочный прямой адаптер JIC 1-5/16" от Cast
Переборочный прямой адаптер JIC 1-5/16". Соединения под развальцовку 37° (JIC). Прямые адаптеры JIC
Прямой переборочный адаптер CAST артикул 202007.3 предназначен для надежного герметичного соединения гидравлических трубопроводов, проходящих через перегородку. Данный фитинг относится к универсальной серии и широко применяется в системах среднего давления, включая мобильную технику, станки и промышленные установки, где требуется компактное и надежное подключение.
Конструкция адаптера представляет собой полый болт с наружной резьбой JIC 1-5/16"-12, обеспечивающий высоконадежное разъемное соединение согласно стандарту SAE J514. Адаптер разработан для интеграции с трубными соединениями и гарантирует отсутствие утечек в условиях эксплуатации до 290 бар. Монтаж осуществляется с помощью стандартного инструмента, исходя из указанных размеров под ключ.
- Производитель: CAST
- Артикул: 202007.3
- Стандарт трубного соединения: SAE J514 (37° JIC)
- Резьба (Metric): 1 5/16"-12
- Диаметр трубы (D1): 25 мм
- Рабочее давление (WP): 290 бар

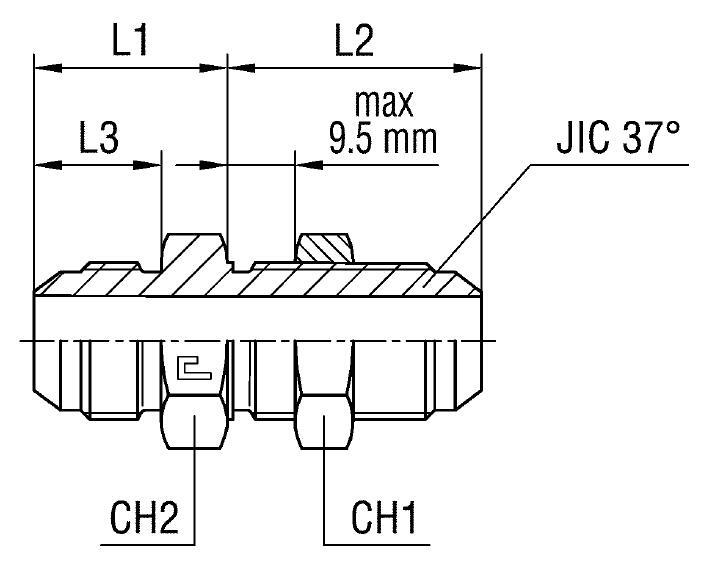

- Размер под ключ (CH1/CH2): 41 мм
- Габаритная длина (L1): 34,6 мм
- Габаритная длина (L2): 45,4 мм
- Габаритная длина (L3): 23,1 мм
Для обеспечения коррозионной стойкости и применения в агрессивных средах, данный фитинг CAST доступен в исполнении из нержавеющей стали AISI 316. Для заказа нержавеющего аналога необходимо использовать артикул, начинающийся с префикса "21..." вместо "20...". Комплект поставки может включать соответствующие уплотнительные элементы для обеспечения герметичности в месте прохода через перегородку.
