Муфта-переходник BSP 3/8"(Г) - 1/2"(Г) от Cast
Муфта-переходник BSP 3/8"(Г) - 1/2"(Г). Соединения с уплотнением по конусу 60° (BSP). Прямой фитинг BSP с накидной гайкой
Представленная муфта-переходник BSP артикул 301613, производства CAST, является ключевым компонентом для создания герметичных резьбовых соединений в гидравлических системах. Эта универсальная серия фитингов предназначена для адаптации трубных систем с внутренней резьбой BSPP (G) различных диаметров, обеспечивая надежное и компактное подключение. Основными областями применения являются промышленные гидравлические установки, станки, мобильная техника, а также системы смазки и подачи топлива, работающие при стандартном и умеренном давлении.
Конструктивно данный гидравлический фитинг CAST представляет собой редукционную муфту с двумя внутренними параллельными резьбами BSPP (G). Соединение соответствует стандарту BS-5200, использующему конусность 60° для обеспечения герметичности при соответствующем ответном фитинге или внешние уплотнительные элементы. Такая конструкция гарантирует надежное и долговечное резьбовое соединение для адаптации между разноразмерными трубными системами.

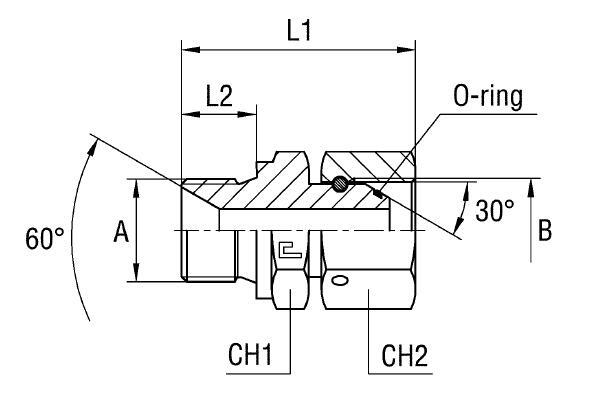

- Рабочее давление (WP): 350 бар
- Резьба A (сторона 1): BSP 3/8" (Г)
- Резьба B (сторона 2): BSP 1/2" (Г)
- Размер под ключ 1 (CH1): 22 мм
- Размер под ключ 2 (CH2): 27 мм
- Общая длина (L1): 42 мм
- Длина резьбы (L2): 12 мм
Стандартно изделие изготавливается из высококачественной стали. Для заказа данной муфты-переходника из нержавеющей стали AISI 316, обеспечивающей повышенную коррозионную стойкость и пригодность для агрессивных сред, необходимо изменить первые две цифры артикула с 30 на 31 (например, 311613). Герметичность обеспечивается за счет внешних уплотнительных элементов, таких как уплотнительные шайбы или USIT-кольца, которые заказываются отдельно. При использовании систем с омедненными прокладками, обращайтесь к соответствующим нормам давления для серий 3001..., чтобы гарантировать безопасность и долговечность соединения для гидравлики.
