Крестовина под кольцо DS38 M48x2 (корпус) от Cast
Крестовина под кольцо DS38 M48x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Крестовина CAST, артикул 100823.1, предназначена для создания разветвлённого трубного соединения в гидравлических системах. Используется для распределения потока рабочей жидкости в гидросистемах станков, мобильной техники и других промышленных применениях, где требуется надежное соединение при стандартном давлении.
Конструкция крестовины обеспечивает прочное и герметичное соединение, соответствующее стандарту DIN 2353 для соединений с врезным кольцом 24°. Данный фитинг CAST предназначен для монтажа с трубными соединениями соответствующего размера и резьбы.

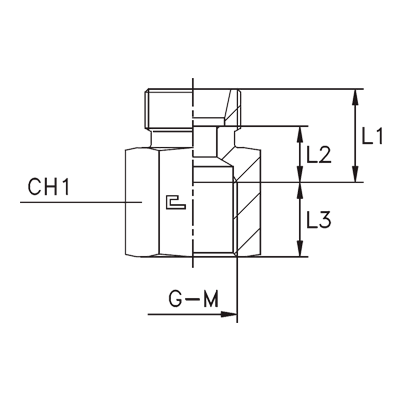

- Рабочее давление (WP): 250 бар
- Диаметр трубы M1/D1: 38 мм
- Размер под ключ 2 (CH2): 60 мм
- Размер под ключ 1 (CH1): 60 мм
- Серия: S
- Длина L1: 35 мм
- Длина L2: 19 мм
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Резьба 12: M48x2
- Длина L3: 25 мм
- Длина L4: 50 мм
Крестовина поставляется без дополнительных уплотнительных элементов. Доступны варианты исполнения из нержавеющей стали AISI 316 для использования в коррозионно-активных средах (замена префикса артикула на 11....). Возможно исполнение с гайкой из нержавеющей стали AISI 304 (замена префикса артикула на 14....).
