Крестовина под кольцо DS20 (корпус) от Cast
Крестовина под кольцо DS20 (корпус). Соединения с врезным кольцом (DIN 2353). Крестовины DIN 2353
Данное изделие представляет собой корпус крестовины CAST, артикул 104020.1, разработанный для создания герметичного и надежного трубного соединения четырех гидравлических линий. Относится к тяжелой серии (S) производителя CAST и предназначен для эксплуатации в системах высокого и среднего давления. Основное назначение – разветвление потока рабочей жидкости в стационарных установках, машиностроении, тяжелом оборудовании и мобильной технике, работающих со стандартными минеральными маслами.

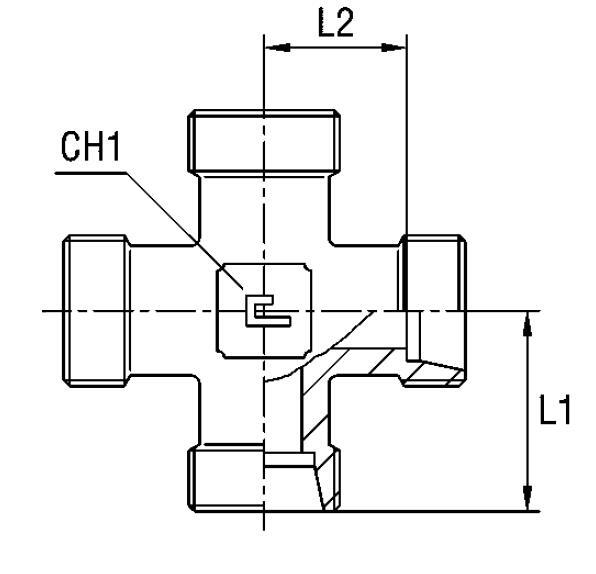

Крестовина выполнена как полый корпус с четырьмя портами, рассчитанными под врезное кольцо и накидную гайку (комплектующие приобретаются отдельно). Геометрия портов соответствует стандарту 24° конусности по DIN 2353, что гарантирует высокую герметичность и устойчивость к вибрационным нагрузкам. При использовании оригинальных врезных колец обеспечивается надежное, неразборное соединение. Корпус идеально подходит для работы с бесшовными прецизионными трубами с внешним диаметром D1=20 мм.
- Рабочее давление (WP): 400 бар
- Номинальный диаметр трубы (D1): 20 мм
- Серия: S (Тяжелая), обеспечивающая повышенную прочность и долговечность
- Стандарт совместимости: Соединения 24° по DIN 2353
- Размер под ключ (CH2): 36 мм
Стандартное исполнение корпуса (Арт. 104020.1) выполнено из оцинкованной стали. Для применения в агрессивных и коррозионных средах (например, морская техника или пищевая промышленность) предусмотрены исполнения из нержавеющей стали. Заказ фитинга CAST из нержавеющей стали AISI 316 осуществляется заменой префикса артикула с 10.... на 11.... При необходимости комбинированного исполнения (корпус AISI 316 + гайка AISI 304), следует использовать префикс 14....
