Крестовина под кольцо DL18 M26x1.5 (корпус) от Cast

Крестовина под кольцо DL18 M26x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Крестовины DIN 2353

Четырехходовая крестовина CAST, артикул 104009.1, предназначена для создания герметичного трубного соединения и разветвления гидравлического контура в четырех направлениях. Изделие относится к легкой серии (L) и рассчитано на стандартное рабочее давление до 315 бар, что делает его оптимальным выбором для промышленных систем, станочного оборудования, а также мобильной и сельскохозяйственной техники, требующей компактной и надежной разводки.

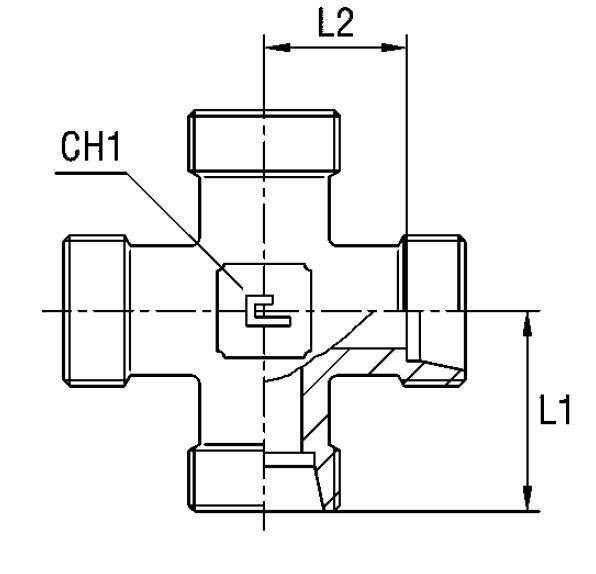

Корпус крестовины выполнен с четырьмя равнозначными портами, обеспечивающими высокую точность сборки. Соединение полностью соответствует международному стандарту DIN 2353 (ISO 8434-1) для 24° врезных колец, гарантируя совместимость с широко используемыми врезными и обжимными трубками. Данный фитинг CAST разработан для труб наружным диаметром 18 мм. Метрическая резьба порта M26x1.5 обеспечивает стабильность и высокую вибростойкость в собранном узле.

• Рабочее давление (WP): 315 бар (PN 315)
• Номинальный диаметр трубы (D1): 18 мм
• Тип соединения: 24° конус (DIN 2353)
• Размер под ключ 2 (CH2): 32 мм
• Метрическая резьба порта: M26x1.5
• Серия: L (Легкая)

Стандартное исполнение корпуса выполнено из оцинкованной стали. Для проектов, требующих повышенной коррозионной стойкости, доступны варианты из нержавеющей стали AISI 316. При заказе такого исполнения необходимо заменить префикс артикула с 10 на 11. Если требуется комплектация накидной гайкой из нержавеющей стали AISI 304, следует использовать префикс 14. Данный корпус является частью сборного соединения и требует дополнительного использования накидных гаек и врезных колец соответствующего диаметра.
