Cast Крестовина под кольцо DL15 M22x1.5 (корпус) арт. 104008.1
Крестовина под кольцо DL15 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Крестовины DIN 2353
Крестовина гидравлическая, артикул 104008.1, предназначена для разветвления гидравлических линий в системах с рабочим давлением до 315 бар. Производитель CAST, серия L. Используется для создания надежных трубных соединений в гидравлических системах станков, мобильной техники и промышленного оборудования.
Крестовина обеспечивает надежное и герметичное соединение, соответствующее стандарту DIN 2353 (соединения 24°). Конструкция предусматривает подключение труб диаметром 15 мм с резьбой M22x1.5. Используется с врезным кольцом для обеспечения герметичности.
Поставляется только корпус крестовины. Для заказа фитинга CAST из нержавеющей стали AISI 316 необходимо заменить префикс артикула с 10 на 11. Для заказа фитинга из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените префикс артикула с 10 на 14. Использование нержавеющей стали обеспечивает высокую коррозионную стойкость и применимость в агрессивных средах.
-
Диаметр трубы15 мм
-

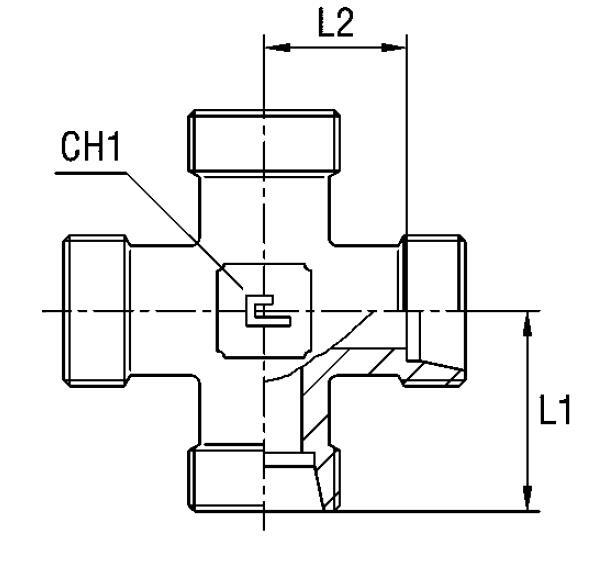

Длина21 мм, 28 мм, 36 мм
-
Рабочее давление315 бар
-
Размер под ключ19 мм, 27 мм
-
СерияL
-
Стандарт соединенияСоединения 24° DIN 2353
