Крестовина под кольцо DL12 M18x1.5 (корпус) от Cast
Крестовина под кольцо DL12 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Крестовины DIN 2353
Представляем корпусную крестовину под обжимное кольцо, артикул 104007.1, производства CAST, серии L (легкая). Данный гидравлический фитинг предназначен для создания надежного четырехстороннего герметичного соединения в гидравлических системах. Используется для компактного подключения трубных линий в станках, мобильной технике, а также в промышленных и смазочных установках со стандартным или низким давлением.
Конструктивно фитинг представляет собой корпусной элемент, спроектированный для обеспечения прочного и герметичного разветвления потоков. Он полностью соответствует требованиям стандарта DIN 2353 для трубных соединений с 24° конусом, что гарантирует совместимость и надежность в стандартных гидравлических приложениях. Крестовина обеспечивает стабильное подключение четырех магистралей диаметром 12 мм.
- Артикул: 104007.1
- Рабочее давление (WP): 315 бар
- Диаметр трубы M1/D1: 12 мм
- Резьба: M18x1.5
- Стандарт трубного соединения: Соединения 24° DIN 2353

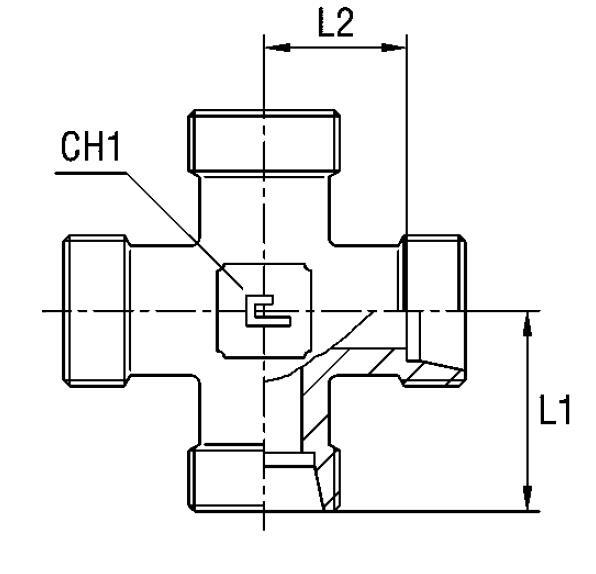

- Размер под ключ 1 (CH1): 17 мм
- Размер под ключ 2 (CH2): 22 мм
- Серия: L
- Длина L1: 24 мм
- Длина L2: 17 мм
- Длина L3: 32 мм
Корпус фитинга поставляется из высококачественной стали. Для сборки полноценного трубного соединения DIN 2353 требуются обжимные кольца и гайки, заказываемые отдельно. Для применений, требующих повышенной коррозионной стойкости или работы в агрессивных средах, доступны варианты из нержавеющей стали: для AISI 316 замените префикс артикула с 10.... на 11....; для AISI 316 с гайкой из AISI 304 используйте префикс 14.....
