Крестовина-переходник JIC 1-5/16" на 1-1/16" от Cast
Крестовина-переходник JIC 1-5/16" на 1-1/16". Соединения под развальцовку 37° (JIC). Прямой адаптер с внутренней резьбой JIC
Крестовина-переходник, артикул 203431.3, производства CAST универсальной серии, предназначена для создания четырехстороннего трубного соединения в гидравлических системах. Основное назначение – организация разветвления потока рабочей среды с одновременным переходом между двумя различными размерами резьбы JIC. Данное изделие обеспечивает надежное и герметичное подключение в системах стандартного рабочего давления, идеально подходя для мобильной техники, промышленного оборудования, станков и других приложений, где требуется гибкая трассировка и адаптация диаметров трубопроводов.
Конструктивно фитинг представляет собой четырехпортовую крестовину-переходник, соответствующую американскому стандарту JIC (Joint Industrial Council) SAE J514 с конусностью 37°. Два порта имеют резьбу 1-5/16"-12, а два других - 1-1/16"-12, что позволяет интегрировать линии различных диаметров в единую гидравлическую систему JIC. JIC-соединения обеспечивают высокую надежность и простоту монтажа благодаря своей конической конструкции, гарантируя долговечную герметичность.
- Артикул: 203431.3
- Рабочее давление (WP): 290 бар
- Стандарт трубного соединения: JIC 37° SAE J514
- Резьба 1: 1 5/16-12 UNF
- Резьба 2: 1 1/16-12 UNF

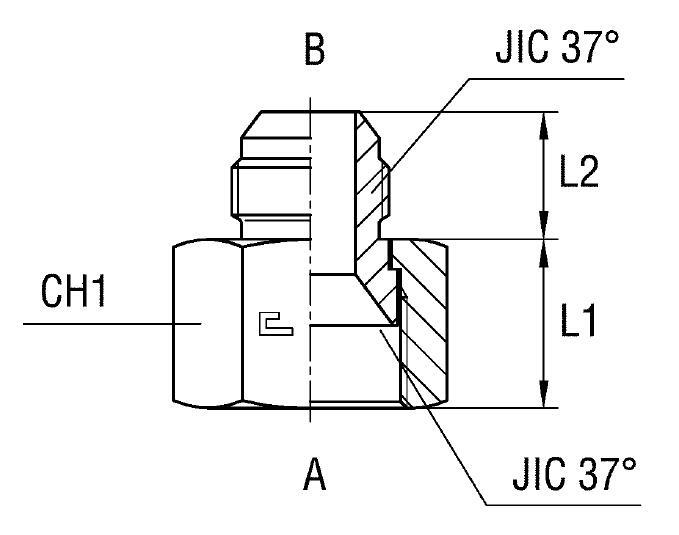

- Размер под ключ 1 (CH1): 41 мм
- Длина L1: 28,9 мм
- Длина L2: 21,9 мм
- Материал: Сталь (стандарт)
Стандартное исполнение крестовины-переходника выполнено из высокопрочной стали. Для применений, требующих повышенной коррозионной стойкости или работы в агрессивных средах, доступны варианты из нержавеющей стали. Заказ фитинга CAST из нержавеющей стали общего назначения производится путем замены префикса артикула с 20.... на 21..... Для особо требовательных условий, где требуется материал AISI 304, следует заменить префикс артикула с 20.... на 44..... Это обеспечивает совместимость с химической, пищевой промышленностью и морскими условиями эксплуатации.
