Крестовина гидравлическая JIC 9/16" (Ш) арт. 202703.3 от Cast
Крестовина гидравлическая JIC 9/16" (Ш). Соединения под развальцовку 37° (JIC). Крестовины JIC
Крестовина гидравлическая, артикул 202703.3, является ключевым элементом в построении сложных гидравлических магистралей. Данный соединительный фитинг CAST предназначен для создания четырехстороннего разветвления потока рабочей жидкости в замкнутых системах высокого давления. Продукт входит в универсальную серию и находит широкое применение в мобильной технике, станках с ЧПУ и промышленных линиях, обеспечивая надежное и герметичное трубное соединение при номинальном давлении до 350 бар.

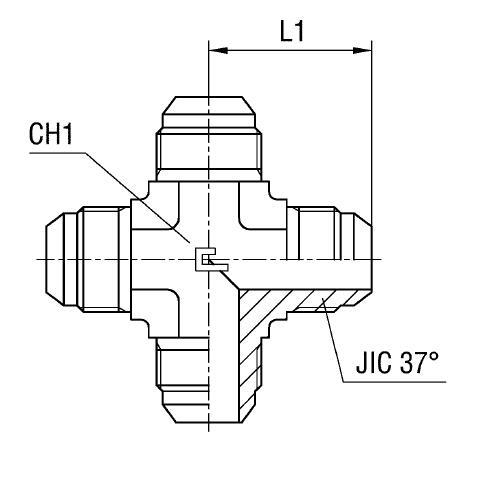

Конструктивно фитинг представляет собой полнопроходную крестовину, спроектированную в соответствии со стандартом JIC 37° (SAE J514). Этот стандарт гарантирует исключительную совместимость с соответствующими трубными наконечниками (ниппелями), обеспечивая высокую виброустойчивость и защиту от протечек. Данное исполнение соответствует размеру JIC 06 и предназначено для труб с внешним диаметром 3/8 дюйма.
- Рабочее давление (WP): 350 бар
- Тип резьбы: UNF 9/16-18 (внутренняя)
- Номинальный диаметр трубы (W): 3/8 дюйма
- Диаметр трубы (D1): 10 мм
- Размер под ключ (CH1): 14 мм
- Длина общая (L1): 27,5 мм
Стандартное исполнение фитинга выполнено из высокопрочной стали. Для применения в агрессивных средах или условиях, требующих повышенной коррозионной стойкости (химическая промышленность, морское оборудование), крестовина доступна в исполнении из нержавеющей стали AISI 316. При заказе нержавеющей версии необходимо заменить префикс артикула с 20.... на 21..... Позиция поставляется без уплотнительных колец и шайб, и доступна к заказу для плановых поставок.
