Cast Гайка гидравлическая N DS6 M14x1.5 арт. 100214
Гайка гидравлическая N DS6 M14x1.5. Соединения с врезным кольцом (DIN 2353). Гайка накидная DIN 2353
Данный элемент, артикул 100214, представляет собой высокопрочную компрессионную гайку (N) для трубного соединения. Ее основное назначение — обеспечение надежного осевого зажима врезного кольца (cutting ring) на калиброванной метрической трубе, формируя герметичное и разъемное соединение в гидравлических контурах. Производитель — CAST (Италия). Гайка относится к тяжелонагруженной серии S, что позволяет ее применение в системах с высоким рабочим давлением. Используется в стационарных промышленных установках, тяжелой мобильной технике и оборудовании, требующем повышенной виброустойчивости.

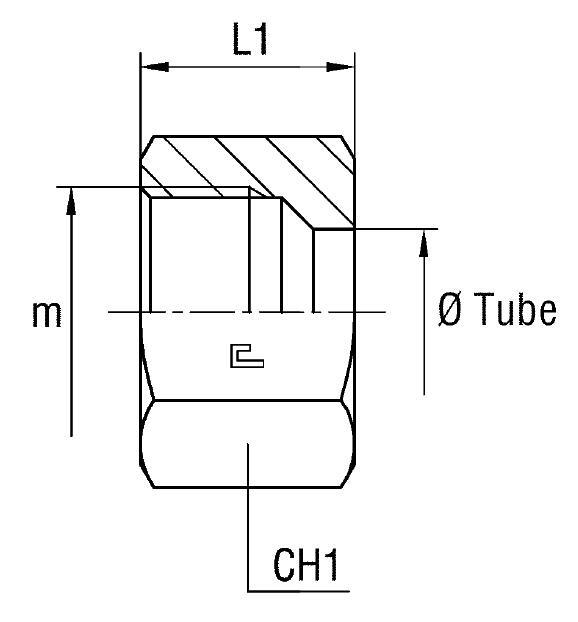

Конструкция гайки N полностью соответствует международному стандарту DIN 2353 (ISO 8434-1) для 24° конусных соединений. Она предназначена для труб внешним диаметром 6 мм и сопрягается с фитингами, имеющими резьбу M14x1.5. Надежная геометрия и высокая точность исполнения гарантируют оптимальное распределение усилия при затяжке, предотвращая деформацию трубы и обеспечивая долговечность герметизации.
Стандартное исполнение поставляется из углеродистой стали с антикоррозийным покрытием (артикул 10....). Для применения в агрессивных средах или при повышенных требованиях к коррозионной стойкости, доступны модификации из нержавеющей стали. Заказ фитинга CAST из нержавеющей стали AISI 316 (для максимальной устойчивости) осуществляется заменой префикса артикула на 11...., а для AISI 304 — на 14..... При работе гайка используется в комплекте с корпусом фитинга и врезным кольцом.
-
Диаметр трубы6 мм
-
Рабочее давление800 бар (Серия S)
-
Размер под ключ17 мм
-
РезьбаM14x1.5
-
Стандарт соединенияDIN 2353 / ISO 8434-1
