Cast Гайка гидравлическая N DS16 M24x1.5 арт. 100219
Гайка гидравлическая N DS16 M24x1.5. Соединения с врезным кольцом (DIN 2353). Гайка накидная DIN 2353
Данная гайка (артикул 100219) является критически важным элементом неразъемного трубного соединения высокого давления. Изделие принадлежит к тяжелой серии S (ISO 8434-1 / DIN 2353) от производителя фитинг CAST и предназначено для обеспечения герметичности и механической фиксации труб с внешним диаметром 16 мм. Основное назначение – создание надежного узла в гидравлических системах, где требуются максимальные рабочие характеристики, включая стационарные прессы, тяжелую строительную технику и индустриальные агрегаты, работающие при сверхвысоком давлении.

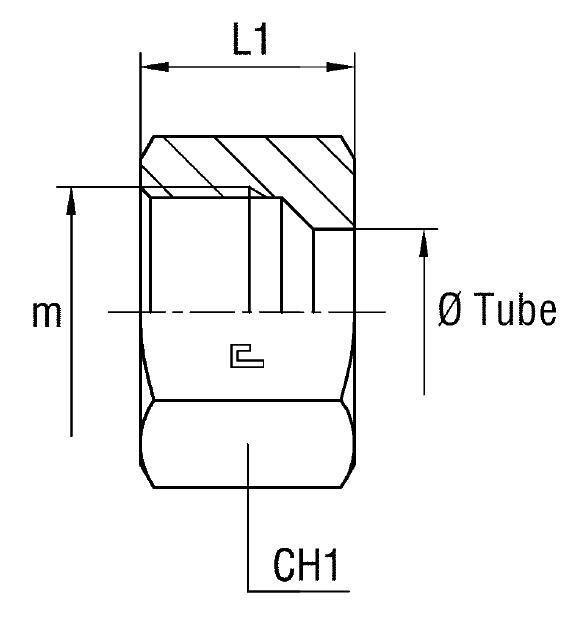

Конструктивно гайка обеспечивает необходимую силу затяжки для врезания кольца, формируя прочное 24-градусное конусное уплотнение. Соответствие стандартам DIN 2353 гарантирует полную совместимость с различными фитингами, корпусами и адаптерами метрической серии. Благодаря тщательно спроектированной резьбе M24x1.5 и размеру под ключ 30 мм, достигается оптимальное усилие при монтаже, предотвращающее ослабление соединения в условиях вибрации и пульсации высокого давления.
Стандартное исполнение выполнено из стали с защитным покрытием. Для специальных условий эксплуатации (морская техника, химическая промышленность) доступна возможность заказа изделия из нержавеющей стали. Для получения исполнения из AISI 316, обеспечивающего максимальную коррозионную стойкость, необходимо при заказе заменить префикс артикула с 10.... на 11....; для исполнения из нержавеющей стали AISI 304 используйте префикс 14..... Гайка поставляется отдельно и требует обязательной комплектации соответствующим врезным кольцом.
-
Диаметр трубы16 мм
-
Рабочее давление630 бар
-
Размер под ключ30 мм
-
СерияS (тяжелая)
-
Стандарт соединенияСоединения 24° (DIN 2353)
