Гайка гидравлическая N DLL4 M8x1 от Cast
Гайка гидравлическая N DLL4 M8x1. Соединения с врезным кольцом (DIN 2353). Гайка накидная DIN 2353
Это прецизионная гидравлическая гайка (артикул 100201) производства CAST, разработанная для обеспечения герметичного и надежного соединения в системах сверхлегкой серии (LL). Основное назначение – фиксация режущего кольца (или врезного конуса) на трубном соединении 24° согласно стандарту DIN 2353. Изделие применяется в системах низкого давления, таких как контуры смазки, линии управления и контрольные линии, а также в стационарном оборудовании и станках, где требуется компактность и минимальный рабочий напор.

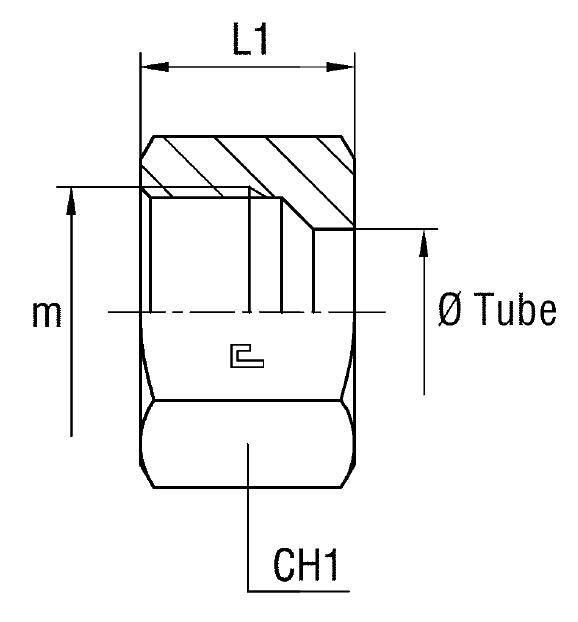

Данная гайка является ключевым элементом трубного соединения DIN 2353, обеспечивая силовой зажим на конус 24° для надежной фиксации трубы. Изделие имеет метрическую резьбу М8х1, рассчитанную на трубу внешним диаметром 4 мм. Конструкция серии LL (Light Line) отличается минимальными габаритами (длина L1=11 мм), что идеально подходит для ограниченного монтажного пространства, соответствуя требованиям компактных гидравлических схем.
- Рабочее давление (WP): 100 бар
- Совместимый диаметр трубы (D1): 4 мм
- Резьба: М8х1
- Размер под ключ (CH1): 10 мм
- Серия/Стандарт: LL / Соединения 24° DIN 2353
Стандартное исполнение (артикул 10....) выполнено из углеродистой стали. Для эксплуатации в агрессивных или коррозионно-активных средах предусмотрена возможность заказа изделия из высоколегированной стали. Чтобы заказать фитинг из нержавеющей стали AISI 316 (повышенная стойкость), необходимо заменить префикс артикула на 11...., а для нержавеющей стали AISI 304 – использовать префикс 14..... Данные варианты исполнения гарантируют долговечность и надежность даже при контакте с химически активными жидкостями.
