Cast Гайка гидравлическая N DLL06 M10x1 арт. 100202
Гайка гидравлическая N DLL06 M10x1. Соединения с врезным кольцом (DIN 2353). Гайка накидная DIN 2353
Гайка гидравлическая N DLL06 (артикул 100202) производства Фитинг CAST является ключевым элементом для создания надежного и герметичного трубного соединения в системах серии LL (облегченная серия). Основное назначение – фиксация врезного кольца и трубы с наружным диаметром 6 мм. Изделие предназначено для работы при относительно низком давлении (до 100 бар) и широко применяется в смазочных системах, линиях низкого давления, а также в станочном оборудовании и системах КИПиА.

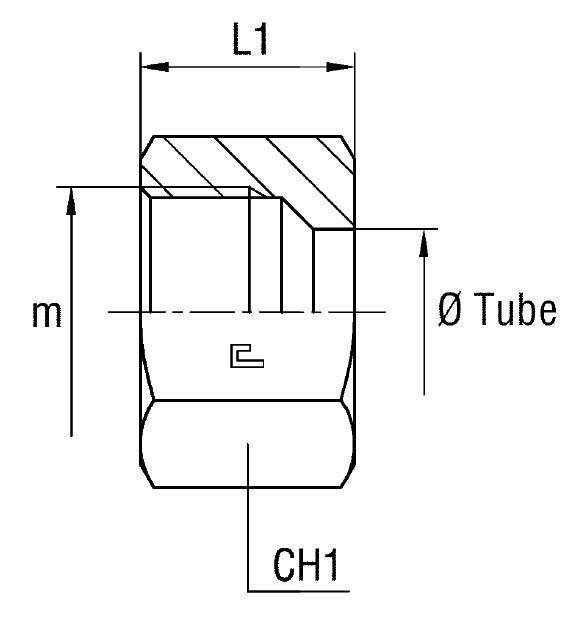

Данный элемент конструкции представляет собой стяжную гайку, совместимую со стандартом DIN 2353 (соединения с углом конуса 24°). Гайка обеспечивает плотное прилегание и фиксацию трубы ?6 мм в корпусе фитинга. Резьбовое соединение М10х1 гарантирует стандартизированную установку. Необходимый размер под ключ (CH1) составляет 12 мм, что облегчает монтаж и демонтаж в условиях ограниченного пространства.
Стандартное исполнение (артикул 10....) выполнено из оцинкованной углеродистой стали, обеспечивая стандартную коррозионную стойкость. Для работы в агрессивных средах или при повышенных требованиях к химической стойкости доступны варианты исполнения из нержавеющей стали AISI 316 (требуется смена префикса артикула на 11....) и AISI 304 (префикс 14....). Обратите внимание, что данная гайка поставляется отдельно; врезные кольца и корпус фитинга заказываются дополнительно.
-
Диаметр трубы6 мм
-
Длина11,5 мм
-
Рабочее давление100 бар
-
Размер под ключ12 мм
-
РезьбаM10x1
-
СерияLL (Облегченная)
-
Стандарт соединения24° DIN 2353
