Фитинг ORFS угловой 90° DN20 1-7/16" (Г) от Cast
Фитинг ORFS угловой 90° DN20 1-7/16" (Г). Дюймовые фитинги. Фитинг ORFS с накидной гайкой (торцевое уплотнение)
Данный элемент, артикул 804412, представляет собой угловой фитинг (90°) типа ORFS (O-Ring Face Seal) производства CAST. Он разработан для создания надежного и абсолютно герметичного соединения в системах высокого давления, где требуется компактное подключение рукавов высокого давления (РВД). Основное назначение – эффективная трассировка гидравлических линий в условиях ограниченного пространства. Применяется в широком спектре оборудования: от станочного парка и прессов до мобильной строительной и сельскохозяйственной техники, работающей при стандартном и повышенном давлении.
Конструкция фитинга соответствует международному стандарту ORFS SAE J1453, что гарантирует высокую устойчивость к вибрациям и пульсации давления, исключая возможность утечек. Герметичность достигается за счет использования уплотнительного кольца на торцевой плоскости соединения. Угловая форма оптимизирует компоновку гидравлического контура. Это критически важный элемент для формирования надежного трубного соединения с номинальным диаметром DN19 и резьбой 1 7/16-12 (UNF).
- Рабочее давление (WP): 350 бар
- Тип резьбы (ORFS): 1 7/16-12 (UNF)
- Условный диаметр (DN): 19 мм (DASH -12)
- Внутренний диаметр рукава (ID): 3/4 дюйма

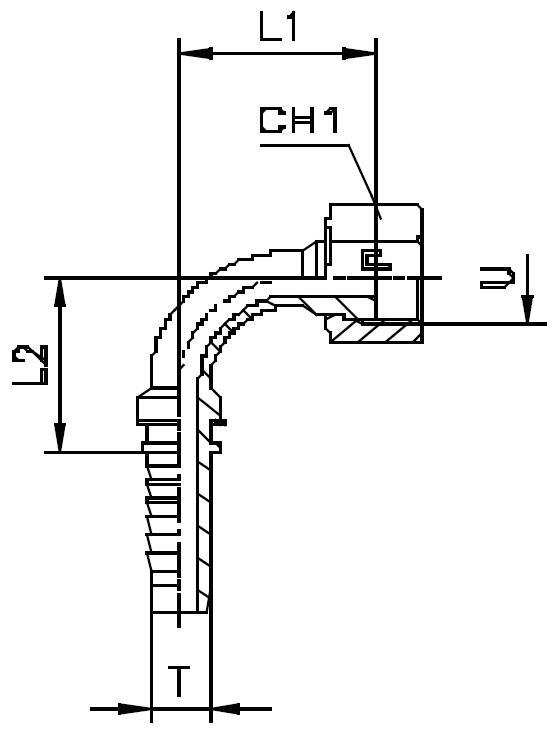

- Длина L1 (габаритный размер): 56,5 мм
Стандартное исполнение изготовлено из высокопрочной углеродистой стали, покрытой защитным антикоррозионным слоем. Для эксплуатации в агрессивных средах, включая морские или химические приложения, доступен вариант исполнения из нержавеющей стали (AISI 316), обеспечивающий максимальную коррозионную стойкость. Чтобы заказать данный фитинг CAST из нержавеющей стали, необходимо при оформлении заказа изменить префикс артикула с 80... на 81... (например, 814412).
