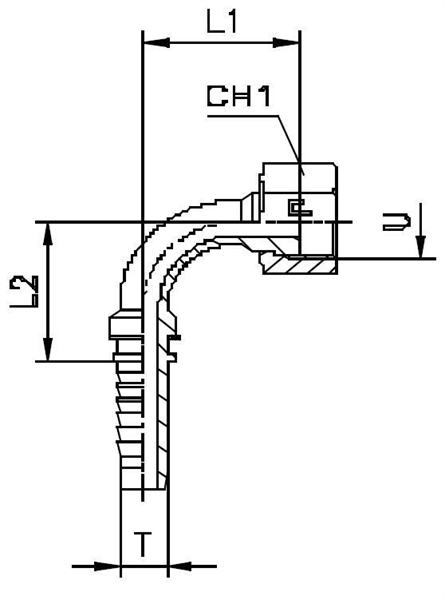

Cast Фитинг ORFS угловой 90° DN20 1-3/16" (Г) арт. 804411
Фитинг ORFS угловой 90° DN20 1-3/16" (Г). Дюймовые фитинги. Фитинг ORFS с накидной гайкой (торцевое уплотнение)
Представленный угловой 90° фитинг CAST (артикул 804411) относится к стандарту ORFS (O-Ring Face Seal) и предназначен для создания герметичных разъемных соединений в гидравлических системах высокого давления. Данное трубное соединение с условным диаметром DN19 (-12 DASH) гарантирует исключительную надежность и устойчивость к динамическим нагрузкам и вибрациям. Фитинг незаменим при работе с мобильной техникой, строительным оборудованием и в стационарных системах, где требуется надежное гидравлическое соединение высокого давления.
Конструкция фитинга полностью соответствует стандарту SAE J1453 и обеспечивает абсолютную герметичность за счет осевого сжатия уплотнительного кольца (O-ring) между торцевой частью фитинга и ответной поверхностью. Угловая конфигурация 90° критически важна для оптимизации трассировки трубопроводов в условиях ограниченного монтажного пространства. Резьба стандарта UN/UNF (1 3/16-12) применяется для средних и крупных гидравлических линий, требующих высокого проходного сечения.
Стандартное исполнение (серия 80...) выполнено из высокопрочной углеродистой стали с защитным гальваническим покрытием. Для эксплуатации в агрессивных и высококоррозионных средах, таких как морские установки или химическая промышленность, доступен вариант из нержавеющей стали AISI 316. Для заказа исполнения из нержавеющей стали необходимо изменить префикс артикула с 80... на 81... Установка должна производиться с соблюдением требований по моменту затяжки для обеспечения долговечности и герметичности O-кольца.
-
Внутренний диаметр3/4 дюйма
-
Рабочее давление350 бар
-
СтандартUN/UNF (1 3/16-12)
-
Условный диаметр19 мм (DASH -12)
