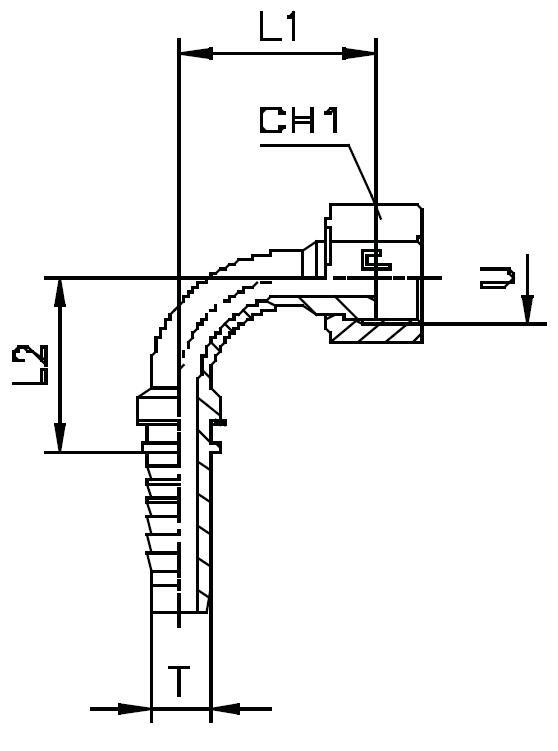

Cast Фитинг ORFS угловой 90° DN12 1" (Г) арт. 804407
Фитинг ORFS угловой 90° DN12 1" (Г). Дюймовые фитинги. Фитинг ORFS с накидной гайкой (торцевое уплотнение)
Данное изделие представляет собой угловой (90°) фитинг CAST серии 804407, разработанный для обеспечения надежного и герметичного соединения в высоконапорных гидравлических системах. Основное назначение – компактное изменение направления потока рабочей жидкости в условиях ограниченного пространства. Технология ORFS соединение (O-Ring Face Seal) гарантирует абсолютную герметичность при максимальном рабочем давлении до 415 бар. Фитинг применяется в стационарном промышленном оборудовании, а также в мобильной спецтехнике, где требуется высокая виброустойчивость и надежность магистралей.
Угловая конфигурация 90 градусов оптимизирует трассировку гидравлических магистралей, обеспечивая высокий коэффициент компактности. Фитинг выполнен в соответствии с международным стандартом SAE J1453 (ISO 8434-3), что гарантирует полную совместимость с различными элементами трубных соединений. Конструкция ORFS базируется на плоском торцевом уплотнении с O-Ring, что эффективно предотвращает утечки даже при сильных вибрационных и импульсных нагрузках, характерных для динамических систем.
Стандартное исполнение выполнено из высокопрочной углеродистой стали с защитным гальваническим покрытием. Для эксплуатации в агрессивных и коррозионных средах, а также в судостроении, доступна модификация из нержавеющей стали AISI 316. При заказе коррозионностойкого исполнения необходимо использовать префикс артикула 81 (например, 814407). Комплектность поставки включает корпус фитинга; уплотнительные кольца и трубные наконечники для сборки гидравлической линии приобретаются отдельно.
-
Артикул804407
-
Внутренний диаметр1/2 дюйма
-
Длина39 мм
-
Рабочее давление415 бар
-
размер резьбы1-14 UNF
-
Условный диаметр12 мм (DASH -8)
